Ống trộn Static Mixer

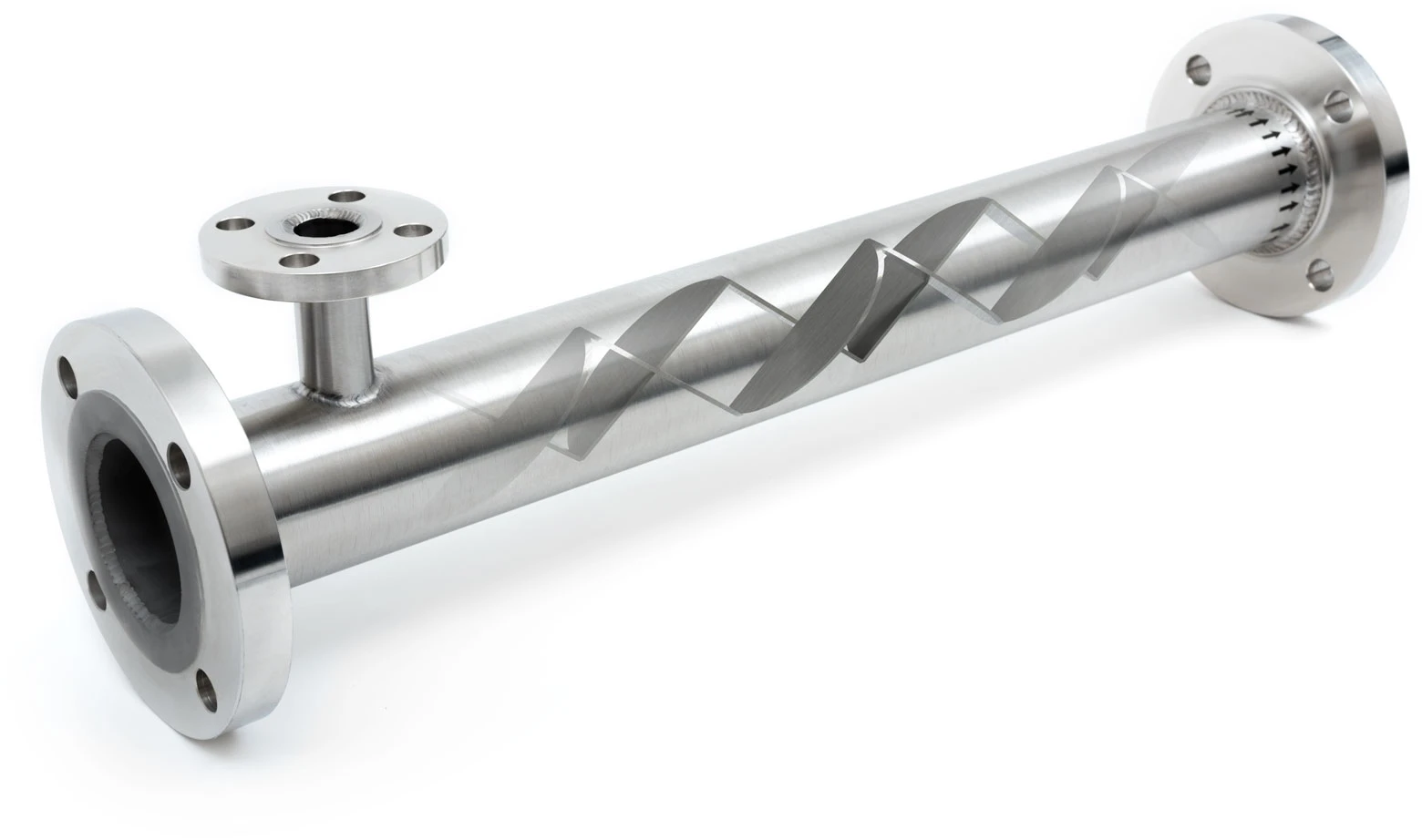

Bộ trộn tĩnh (Static Mixer / Inline Mixer) là thiết bị trộn cơ học không dùng điện, tận dụng trực tiếp động năng của dòng chảy để hòa trộn hóa chất vào nước ngay trên đường ống.

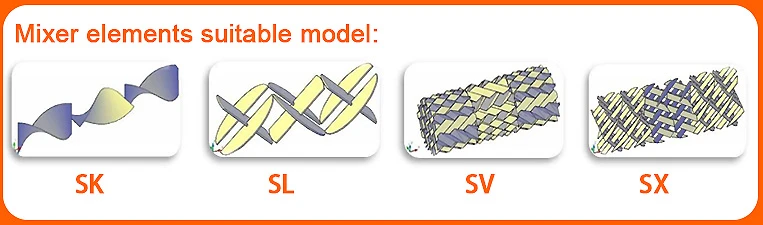

Một số kiểu cách khuấy

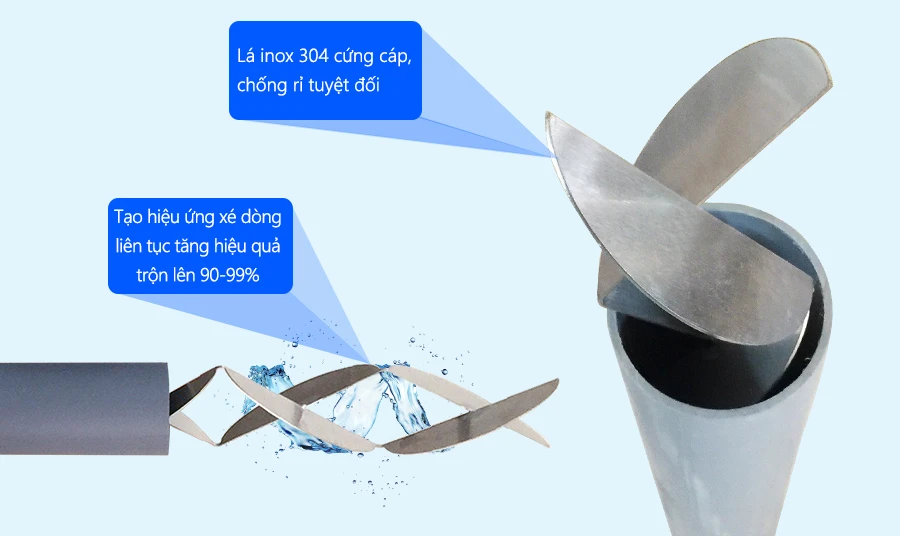

• Kiểu SK (Kenics / Helical Type – Cánh xoắn truyền thống)
  • Cấu tạo: Gồm các lá kim loại uốn xoắn hình xoắn ốc (180 độ), đặt liên tiếp luân phiên một cánh xoắn trái, một cánh xoắn phải lệch nhau một góc 90 độ.

• Kiểu SL (Lamella / Plate Type – Cánh dạng tấm đan chéo)
  • Cấu tạo: Bên trong lòng ống không dùng cánh xoắn mà gồm nhiều tấm phẳng mỏng đặt nghiêng 45 độ, đan chéo vuông góc với nhau tạo thành cấu trúc dạng lưới (nhìn từ đầu ống vào trông giống như các nếp gấp hình chữ V xếp chồng).

Các điều cần lưu ý khi thiết kế

1. Kiểu kết nối: Dạng Socket và Mặt Bích
2. Chiều Dài Ống và số lượng cánh trộn
3. Lưu Lượng Thiết Kế

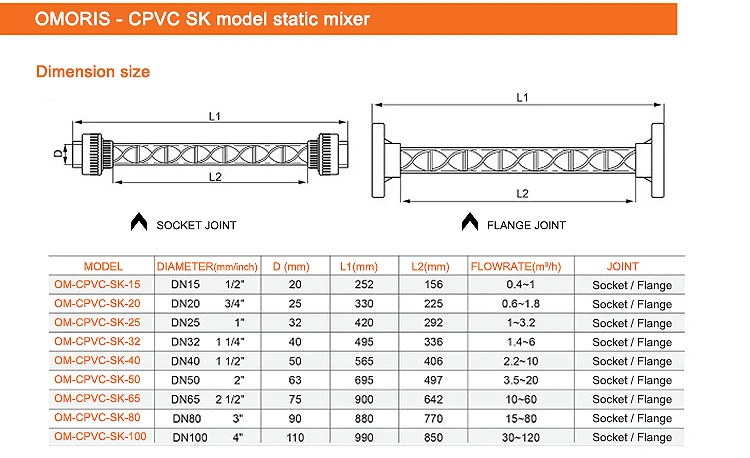

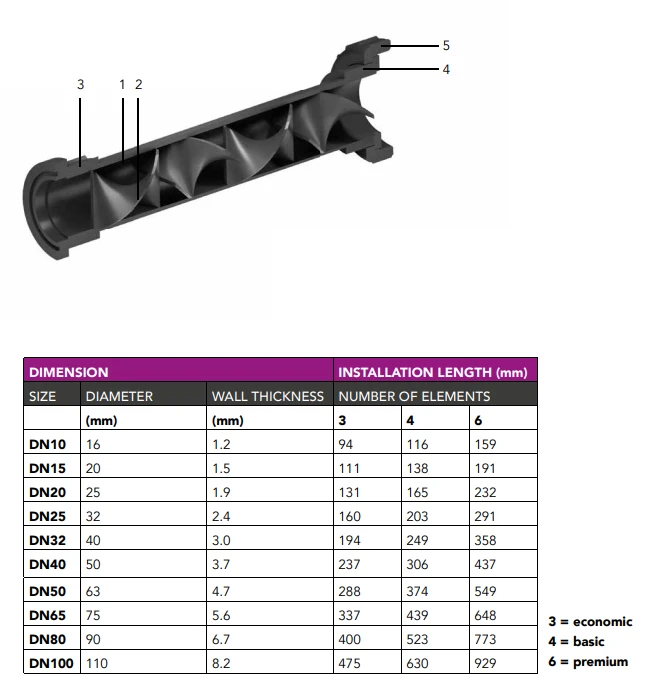

Thông số kỹ thuật

Model 3D – Inventor

Bảng kê vật liệu (BOM-Bill of Material)

Hàng mua – Purchased Part

• 1 Khúc ống SS304, độ dày SCH10S (Tiêu chuẩn B36.10M)
• Mặt bích rỗng ( Tiêu chuẩn JIS10K PN10)
• Ống tiện Ren

Hàng gia công – Part

• Cánh trộn dạng đan xéo (bạn có thể dùng loại như hình vẽ trên, loại này chỉ cần cắt CNC là được). Nếu bạn dùng cánh trộn dạng đang xéo, loại này phải đặt mua mới có.

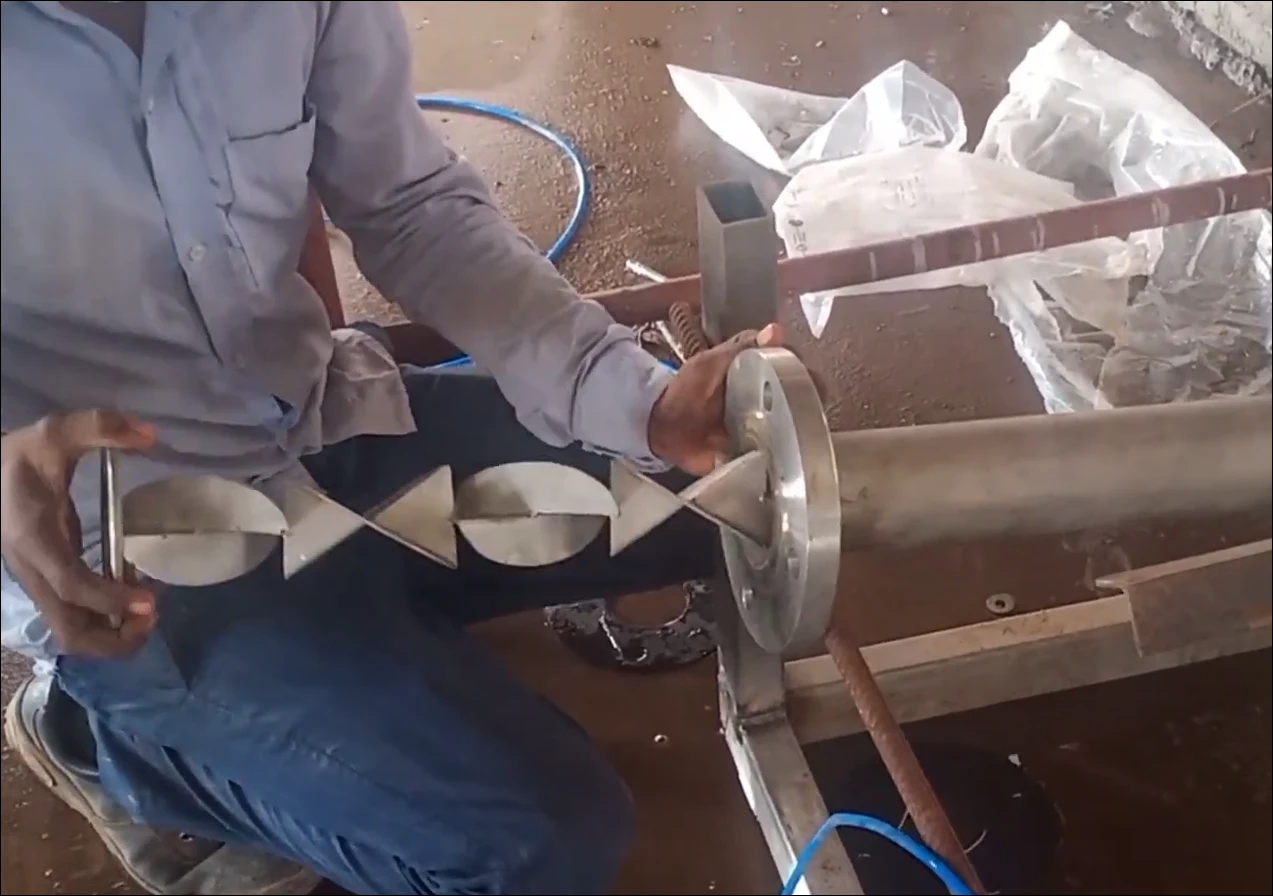

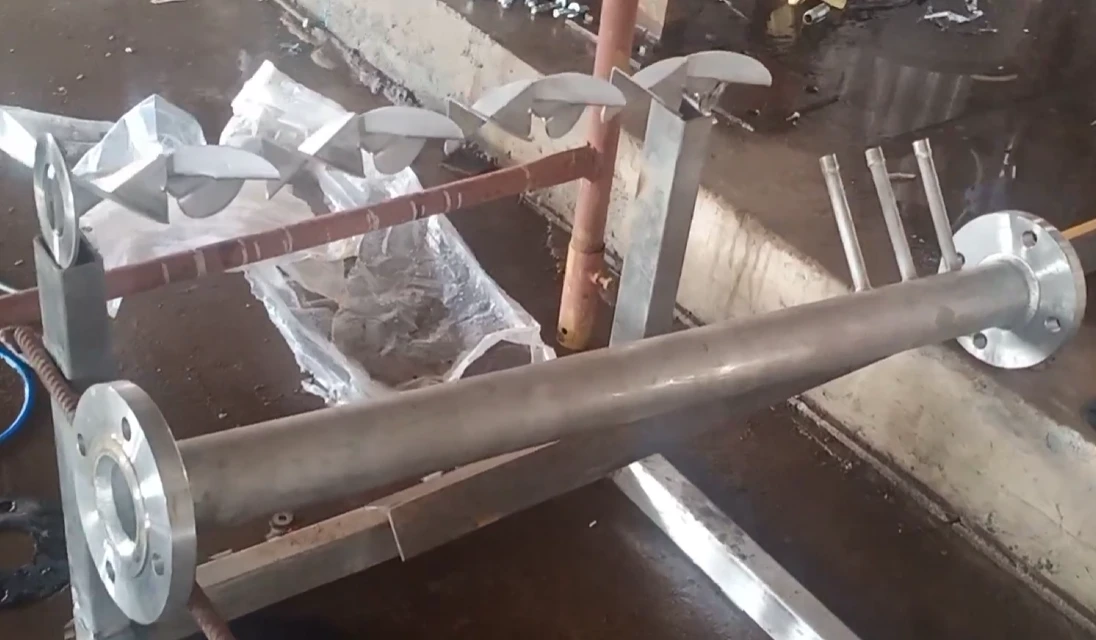

Gia công thực tế
