Chi tiết lắp đặt bơm định lượng Hana – Triển khai bằng Revit

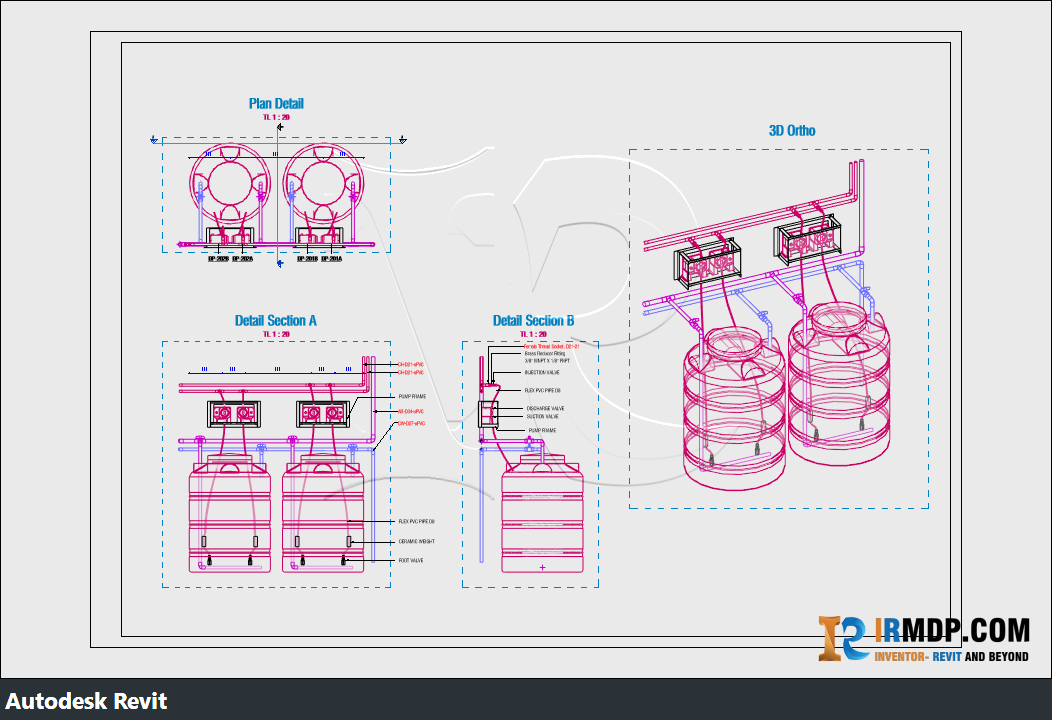

Chia sẻ một số hình ảnh mình triển khai chi tiết lắp đặt bơm định lượng Hana bằng Revit.

Trong model không chỉ có riêng bơm mà còn thể hiện khá đầy đủ các chi tiết thường đi kèm trong một cụm châm hóa chất như foot valve, injection valve, đường ống hút/xả và các phụ kiện liên quan.

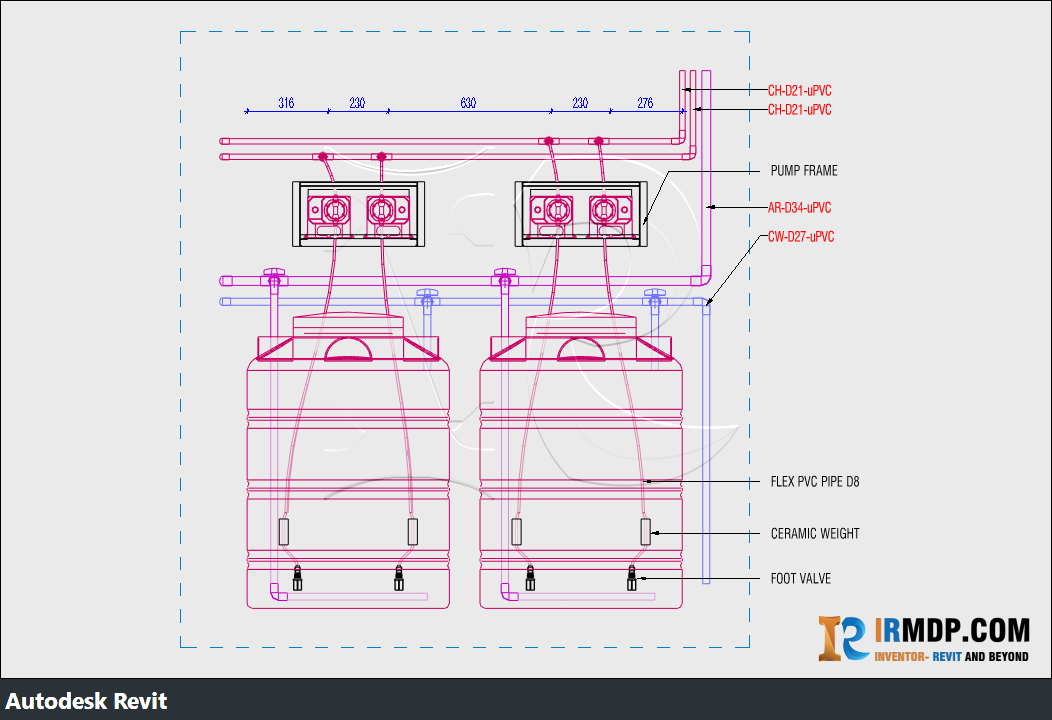

Một số chi tiết thể hiện trong model

• Bơm định lượng Hana.
• Foot valve và phụ kiện đi kèm
• Inject valve.
• Đường ống hút và đường ống châm hóa chất.
• Các van và phụ kiện kết nối liên quan.
• Cách bố trí tổng thể cụm bơm trong hệ châm hóa chất.

Model trong bài sử dụng Family bơm định lượng Hana trong thư viện IRMDP.
