Hệ thống Coupling của bơm chìm – Cấu tạo và nguyên lý hoạt động

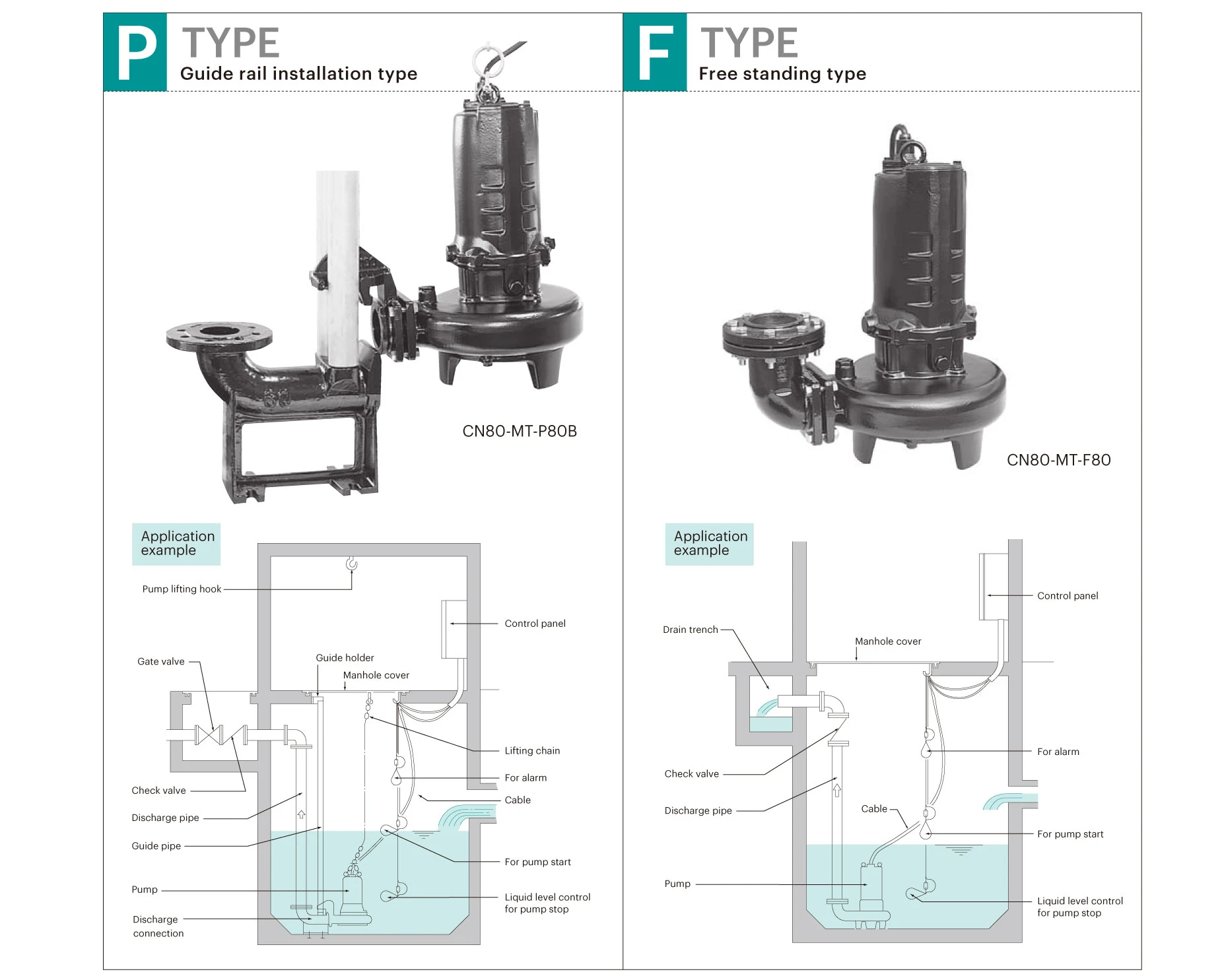

Trong các hệ thống xử lý nước thải, bơm chìm thường được lắp đặt theo hai phương pháp: đặt tự do dưới đáy bể (Free-standing) hoặc sử dụng hệ thống khớp nối tự động có thanh dẫn hướng (Auto-coupling).
Hệ thống Coupling cho phép tháo lắp bơm mà không cần tháo đường ống đẩy, đặc biệt phù hợp với các hố bơm sâu hoặc vị trí khó tiếp cận khi bảo trì.
Cấu tạo hệ thống Coupling
Hệ thống Coupling thường bao gồm các bộ phận chính:
| Bộ phận | Chức năng |
|---|---|
| Duckfoot Bend | Đế nối xả cố định tại đáy bể, kết nối bơm với đường ống đẩy. |
| Guide Hook | Ngàm gắn trên bơm, giúp bơm trượt và ghép vào đế coupling. |
| Guide Pipe | Thanh dẫn hướng, định vị bơm khi nâng hoặc hạ. |
| Guide Support | Giá cố định đầu trên của thanh dẫn hướng. |
| Guide Connector | Định vị đầu dưới của thanh dẫn hướng, có thể tích hợp vào Duckfoot Bend. |
| Lifting Chain & Shackle | Xích nâng và ma ní, phục vụ nâng hạ bơm khi bảo trì. |
| Coupling Seal | Bộ phận làm kín tại vị trí ghép nối, tùy theo thiết kế của nhà sản xuất. |
Ngoài ra, hệ thống còn có bulông neo (Foundation Bolts) và có thể bổ sung giá đỡ trung gian (Intermediate Guide Support) đối với hố bơm sâu.
Nguyên lý hoạt động
Duckfoot Bend được cố định tại đáy bể và kết nối với đường ống đẩy. Guide Pipe được lắp thẳng đứng để dẫn hướng cho bơm.

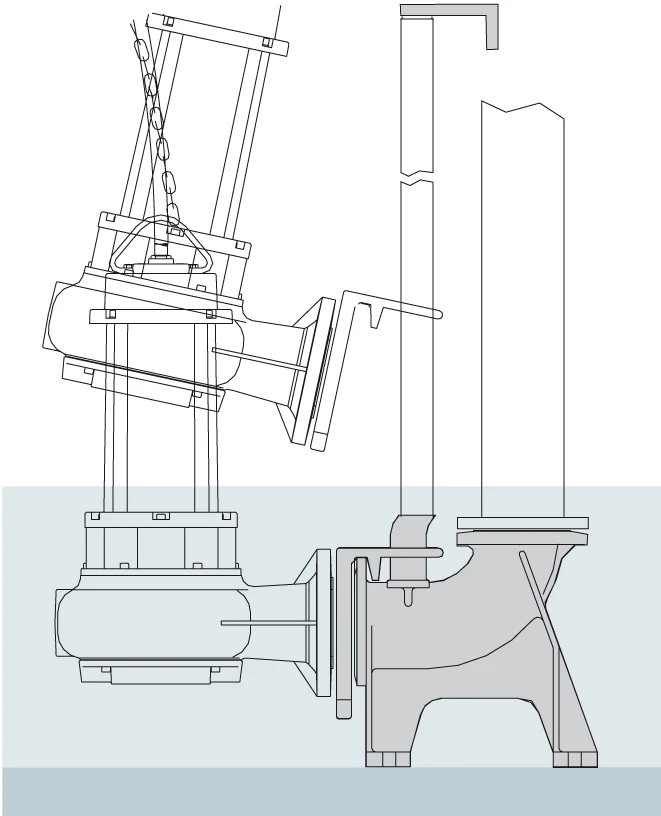

Khi hạ bơm bằng xích nâng, Guide Hook trượt dọc theo Guide Pipe, đưa cửa xả bơm đến đúng vị trí Duckfoot Bend. Khi bơm xuống đến vị trí lắp đặt, trọng lượng bơm tạo lực ép giúp hình thành mối nối xả theo thiết kế của bộ coupling.
Khi cần bảo trì, chỉ cần nâng bơm theo thanh dẫn hướng mà không phải tháo đường ống đẩy.
Lưu ý: Guide Pipe chỉ có chức năng dẫn hướng. Khi vận hành, bơm được đỡ bởi cụm đế coupling, không treo liên tục bằng xích nâng.
Hệ Coupling của Tsurumi và ShinMaywa
Các hãng sản xuất có thể sử dụng tên gọi và cấu tạo coupling khác nhau.

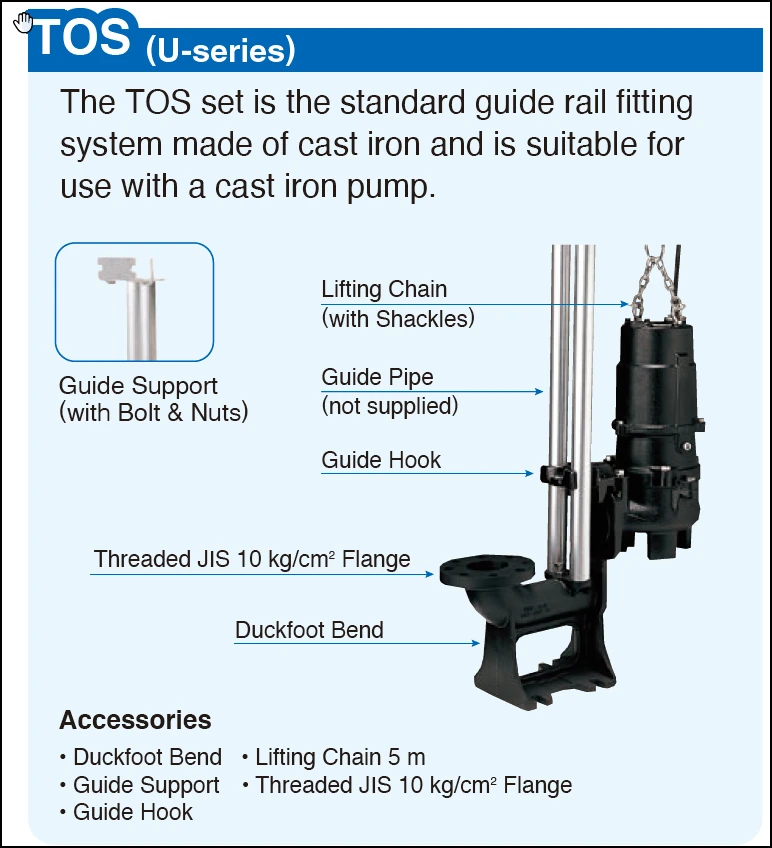

Tsurumi – Guide-Rail Fitting System

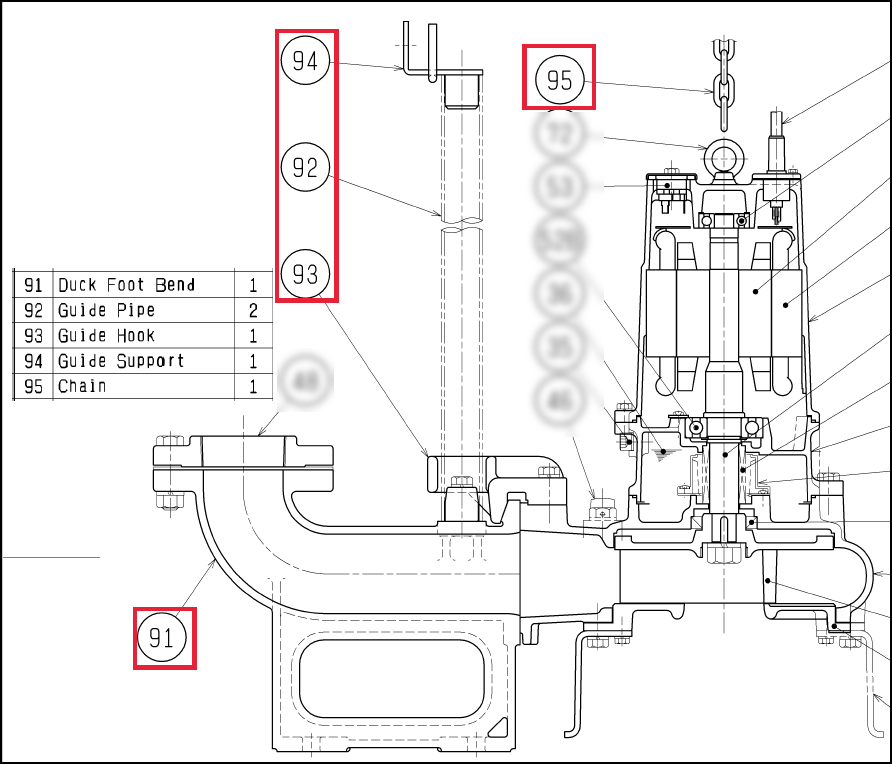

Tsurumi có các dòng coupling như TOK, TOS và TO, được lựa chọn theo model và cấu hình bơm. Các bộ phận thường được gọi là Duckfoot Bend, Guide Hook, Guide Pipe và Guide Support.
ShinMaywa – Auto-Connection Type
ShinMaywa sử dụng các tên gọi tương đương như:
- Connection (Duckfoot Bend),
- Sliding Bracket (Guide Hook)
- Guide Holder (Guide Support).

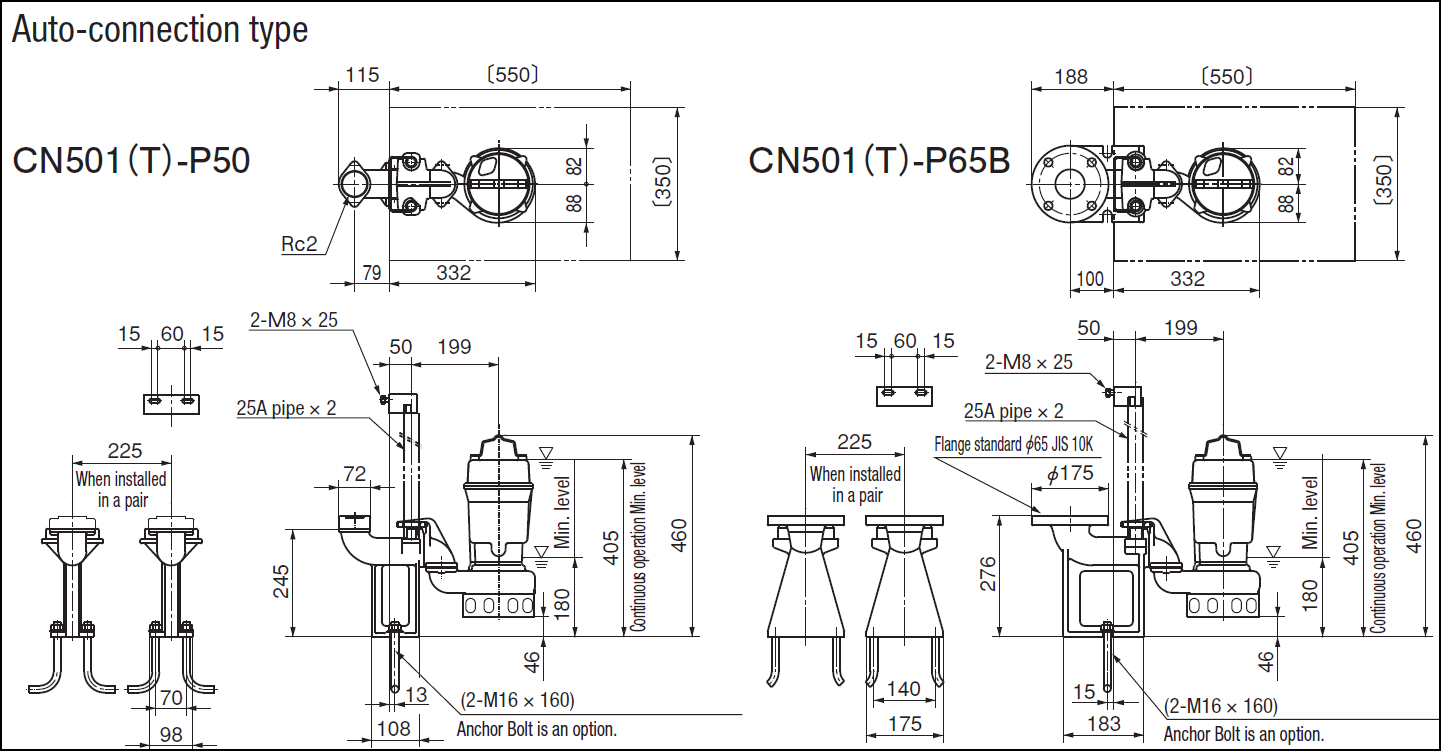

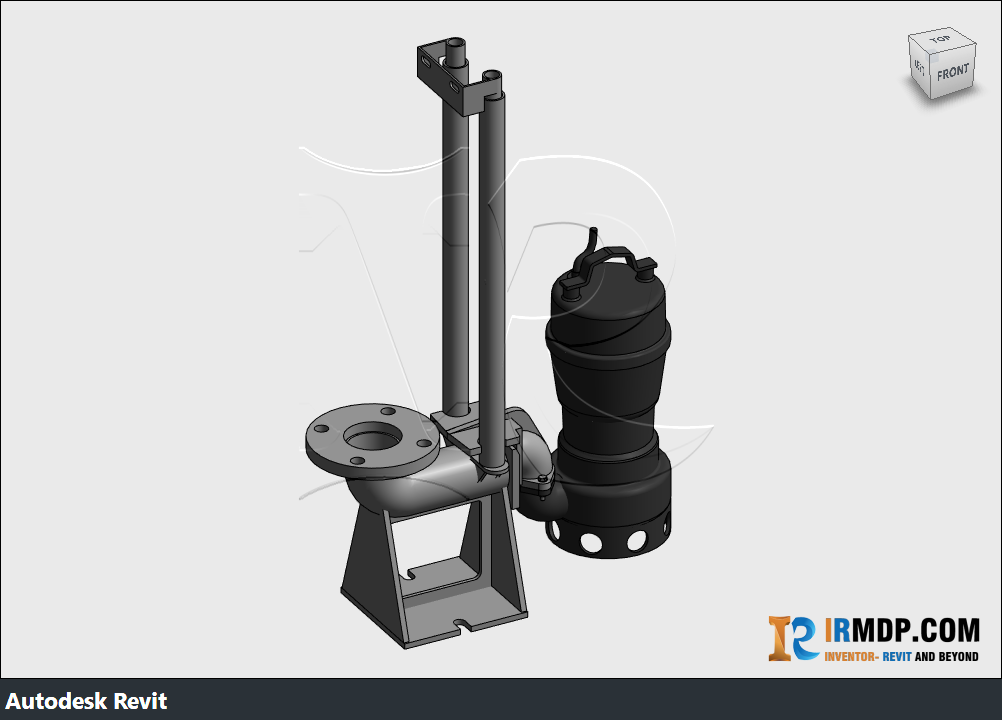

Ví dụ, bơm ShinMaywa CN501 với coupling P50 hoặc P65B đều sử dụng hai Guide Pipe 25A theo bản vẽ cấu hình tương ứng, dù kích thước cửa xả khác nhau.
Bản vẽ lắp và cấu tạo hệ thống Coupling

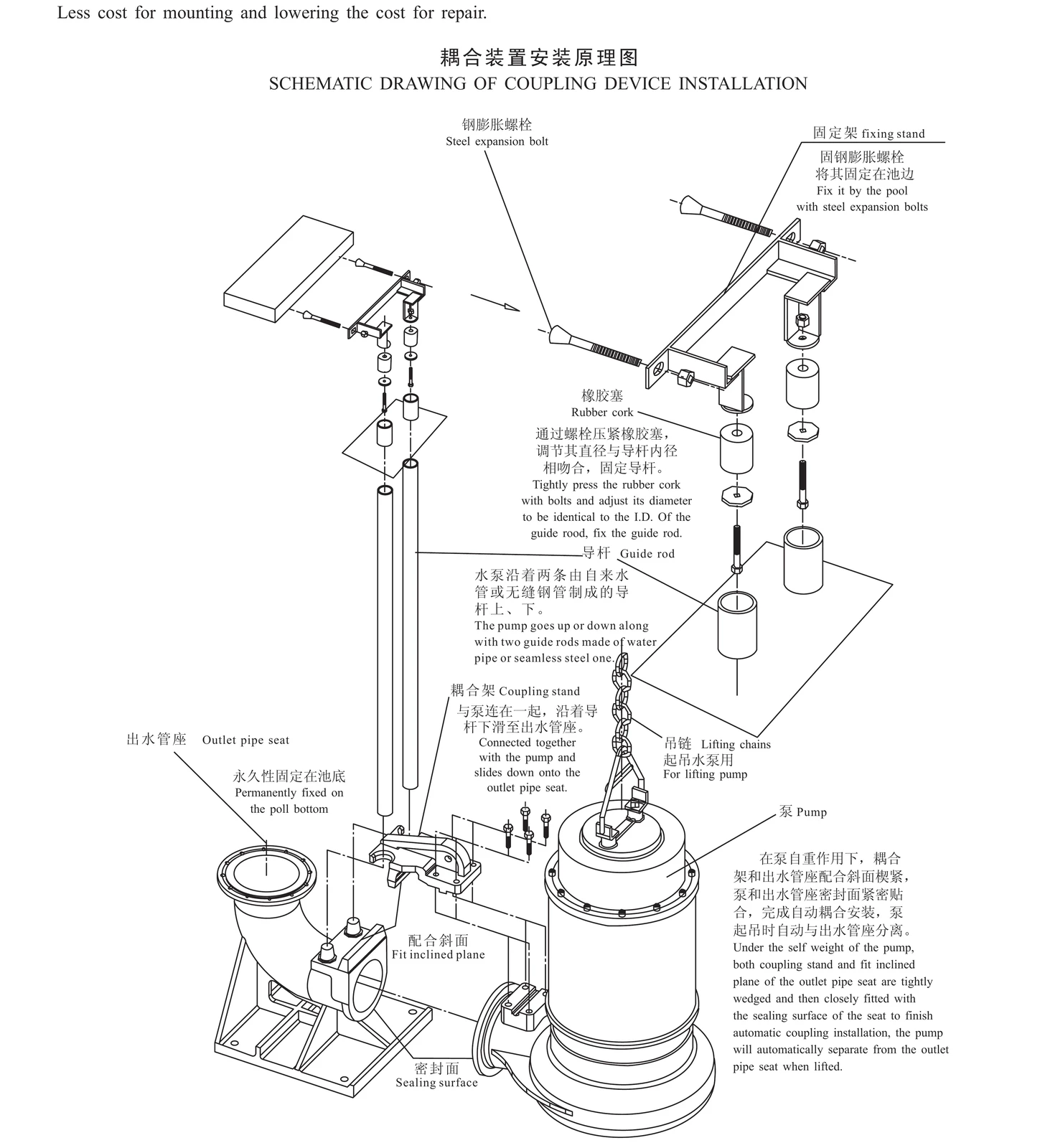

Dưới đây là một số bản vẽ lắp (Assembly Drawing) và hình tách cụm (Exploded View) của hệ thống Coupling bơm chìm, giúp hình dung rõ hơn vị trí, cấu tạo và phương pháp liên kết giữa các bộ phận.
Kết luận
Hệ thống Coupling giúp việc lắp đặt và bảo trì bơm chìm thuận tiện hơn, nhất là tại các hố bơm nước thải sâu.

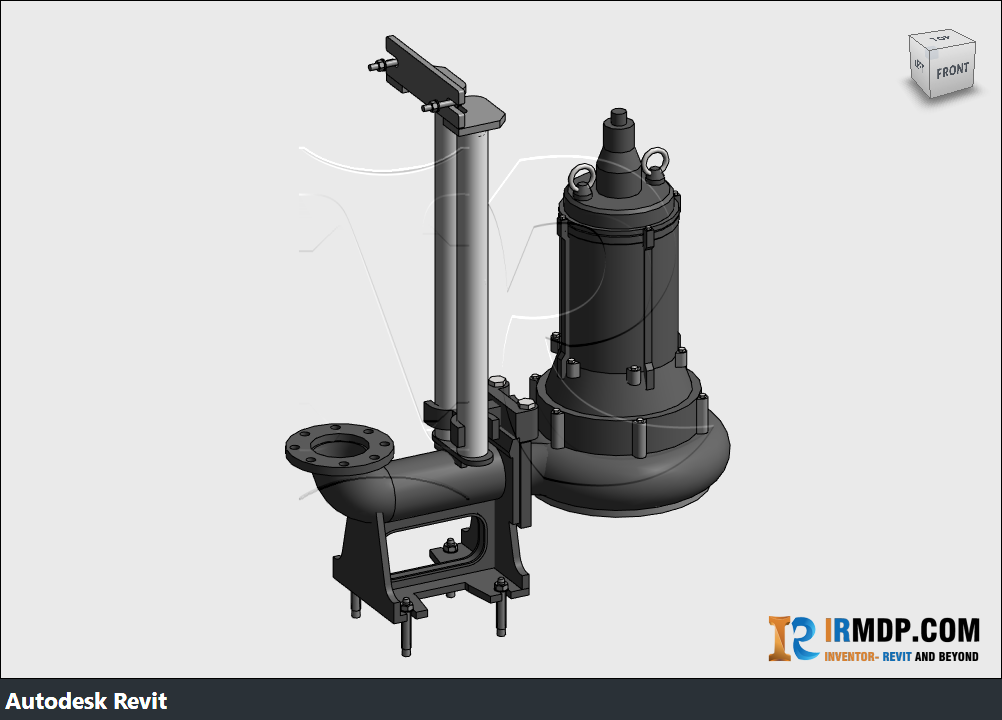

Việc hiểu rõ cấu tạo, nguyên lý và các phụ kiện đi kèm sẽ giúp lựa chọn thiết bị chính xác, đồng thời triển khai mô hình BIM và bản vẽ lắp đặt phù hợp với thực tế.
