Lưu ý cần biết

Về cách kết nối 2 màng với nhau

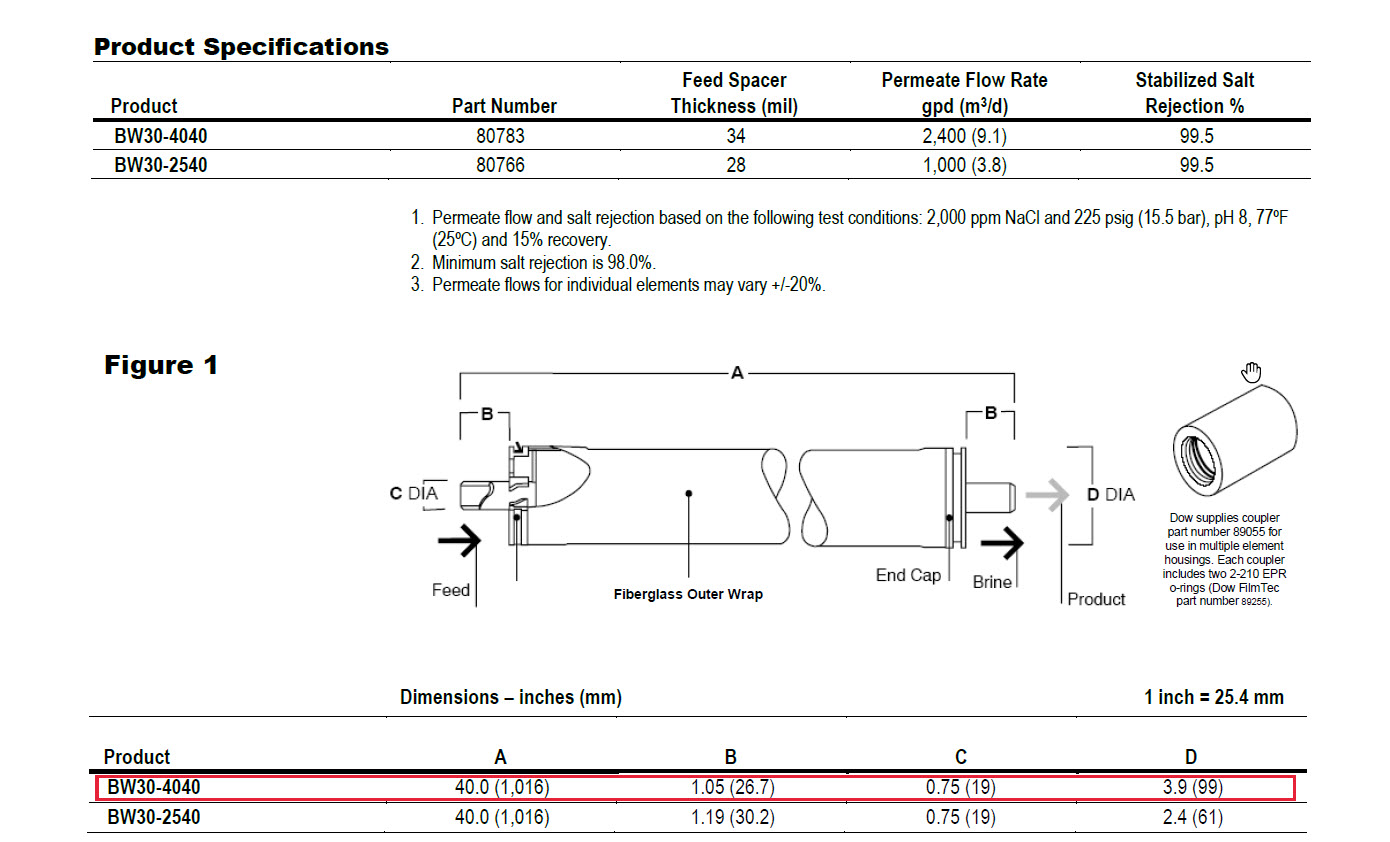

Cái thiết bị được mô tả trong đoạn tiếng Anh kế bên màng lọc trên chính là coupler part (Cọc nối màng)

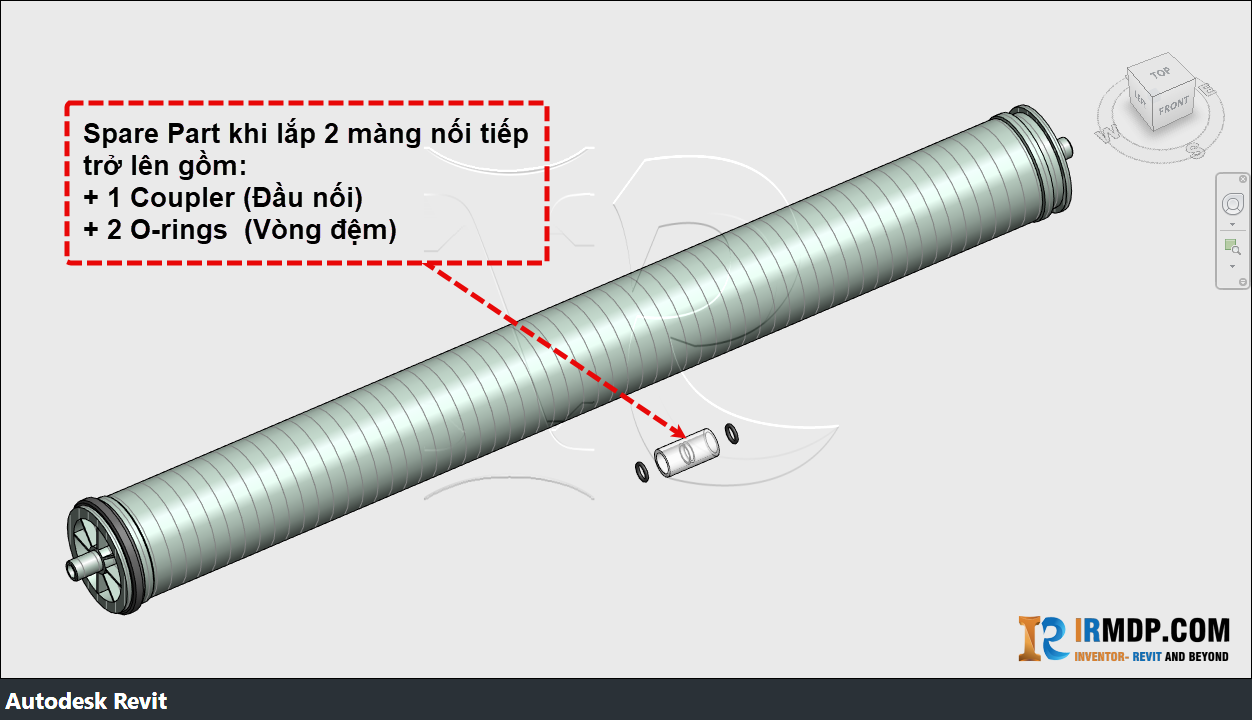

Family Revit - Màng Lọc RO Dow Filmtec BW30–4040 kết nối 2 màng

Coupler part này dùng để làm gì?

Khi bạn sử dụng vỏ màng chứa từ 2 màng 4040 trở lên (như mã vỏ 4040-2 elements), các màng sẽ nằm nối tiếp nhau trong cùng 1 ống.

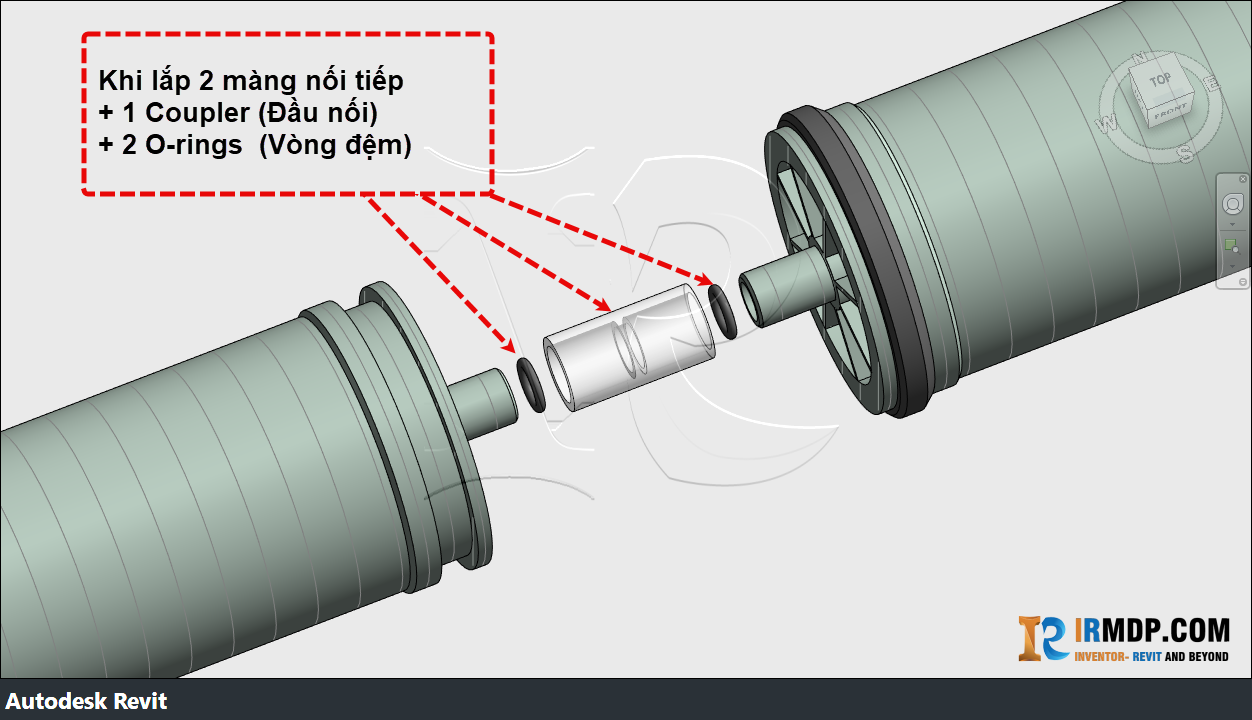

Cọc nối màng (Part #89055) này đóng vai trò là chiếc ống nối trung gian, cắm vào cọc giữa của màng số 1 và màng số 2 để dẫn thông dòng nước sạch (Permeate) từ màng này sang màng kia liên tục.

Hai cái O-ring (mã 89255) đi kèm có tác dụng gì?

Mỗi cọc nối 89055 được xẻ rãnh ở 2 đầu để gắn 2 vòng gioăng cao su O-ring chuẩn 2-210 EPR (Ethylene Propylene Rubber – cao su chịu hóa chất/nước vi sinh).
Nhiệm vụ sinh tử của O-ring: Làm kín tuyệt đối vị trí khớp nối giữa 2 màng.
Nếu O-ring này bị rách, rơ hoặc biến dạng, nước đục/nước muối áp lực cao bên ngoài (Concentrate/Feed) sẽ chui tọt vào trong đường nước sạch, làm hệ thống RO bị tụt chất lượng (chỉ số TDS/độ dẫn điện tăng vọt).

Tóm lại:

Nếu bạn mua vỏ 4040-1 (loại 1 màng) thì không cần dùng đến cọc nối này. Nhưng nếu lắp dàn vỏ dài 4040-2, 4040-3… thì bắt buộc phải có cọc nối 89055 kèm 2 con O-ring này để kết nối các màng lại với nhau!

Về hướng lắp màng

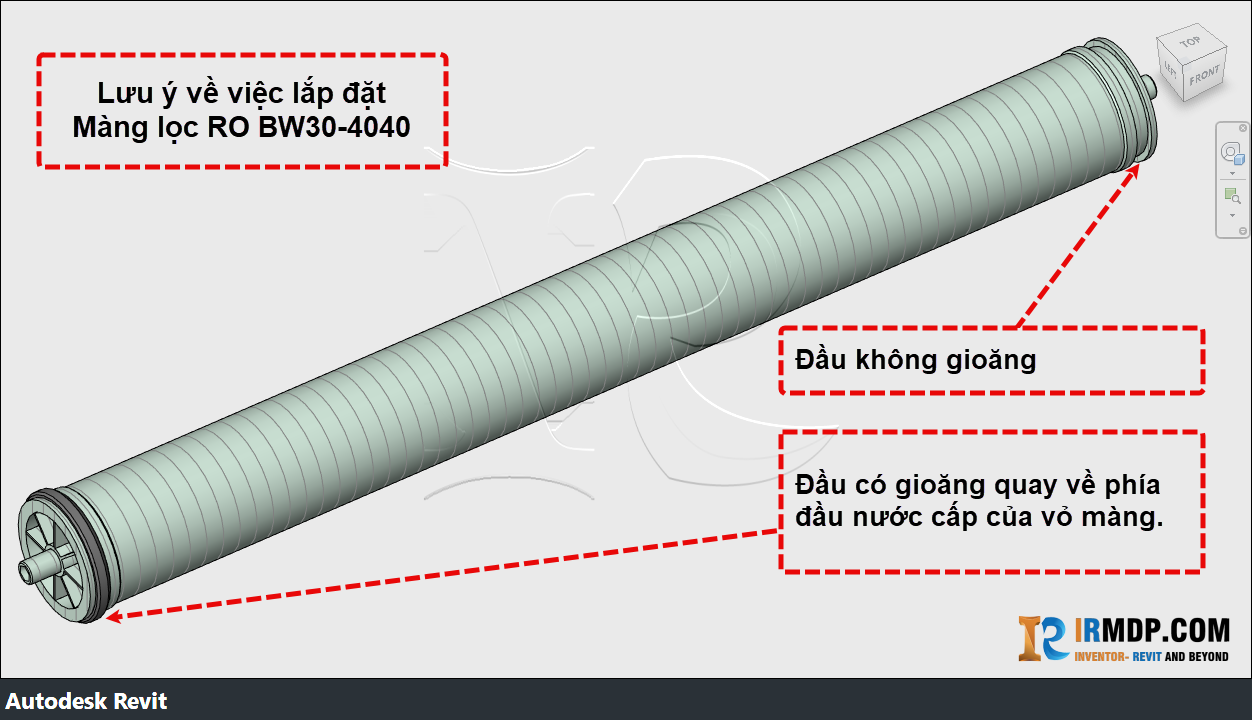

Màng lọc RO BW30-4040 có một đầu gắn vòng gioăng cao su (thường gọi là brine seal) và một đầu không có. Thiết kế này dùng để chặn dòng nước cấp không cho luồn lách qua khe hở bên ngoài vỏ màng, buộc nước phải đi xuyên qua cấu trúc màng, đồng thời định hướng chiều lắp đặt chuẩn xác vào trong ống áp lực.

Tác dụng của đầu có gioăng (Brine Seal)

Chặn nước chảy tắt (Bypass): Vỏ màng RO và thành trong của ống áp lực (pressure vessel) luôn có một khoảng hở nhỏ. Gioăng cao su này nở ra dưới áp lực nước, bịt kín khe hở đó ở đầu nước cấp vào.

Đảm bảo hiệu suất lọc: Nếu không có gioăng này, phần lớn nước cấp sẽ chảy thẳng ra đường nước thải mà không qua màng, làm mất tác dụng lọc.

Quy tắc lắp đặt quan trọng

Xác định đầu vào: Luôn đặt đầu có gắn gioăng quay về phía đầu nước cấp (feed end) của vỏ màng.

Chiều của mép gioăng: Khi đút màng vào vỏ, miệng của gioăng (hình chữ U) phải quay ngược về hướng nước chảy vào để áp lực nước ép chặt gioăng vào thành ống. Lắp ngược chiều này sẽ khiến hệ thống bị rò rỉ nước chưa lọc sang dòng nước tinh khiết.
