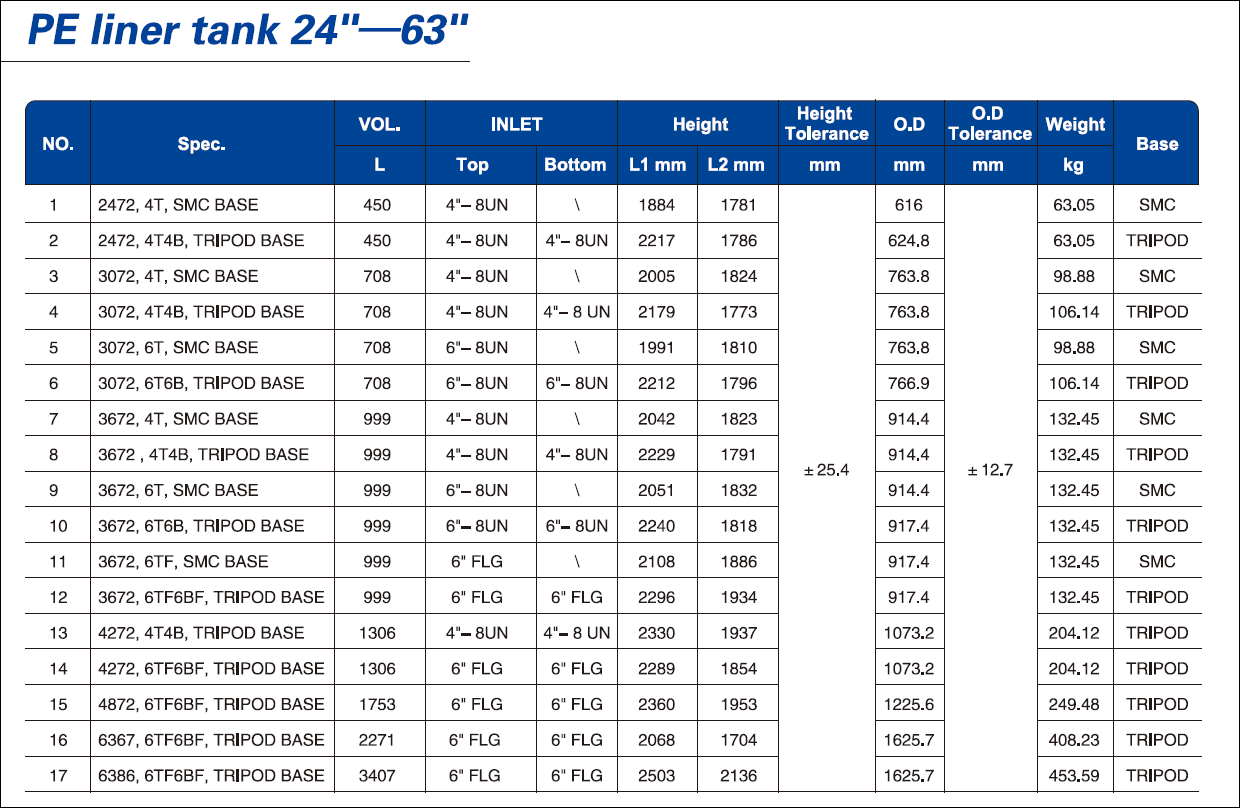

I. GIẢI THÍCH CHI TIẾT CÁC KÝ HIỆU KỸ THUẬT TRÊN CATALOGUE

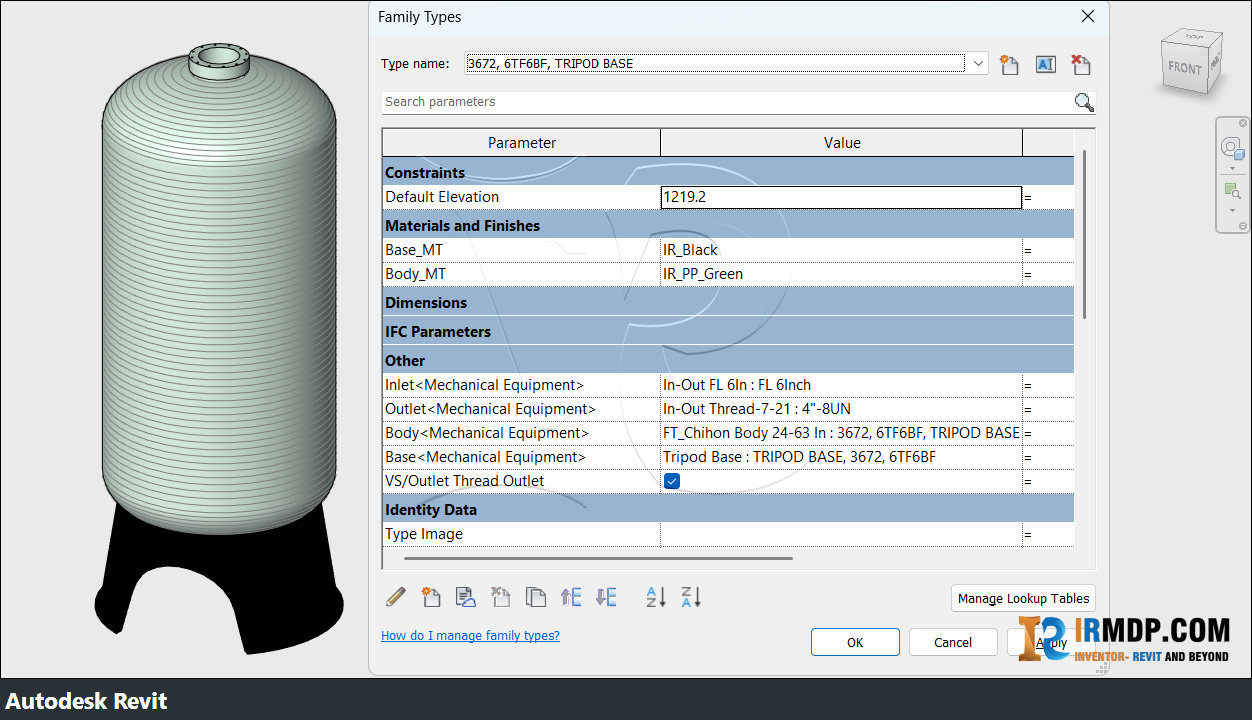

Ký hiệu “3072, 4B4B, TRIPOD BASE” (Mã Model kích thước)

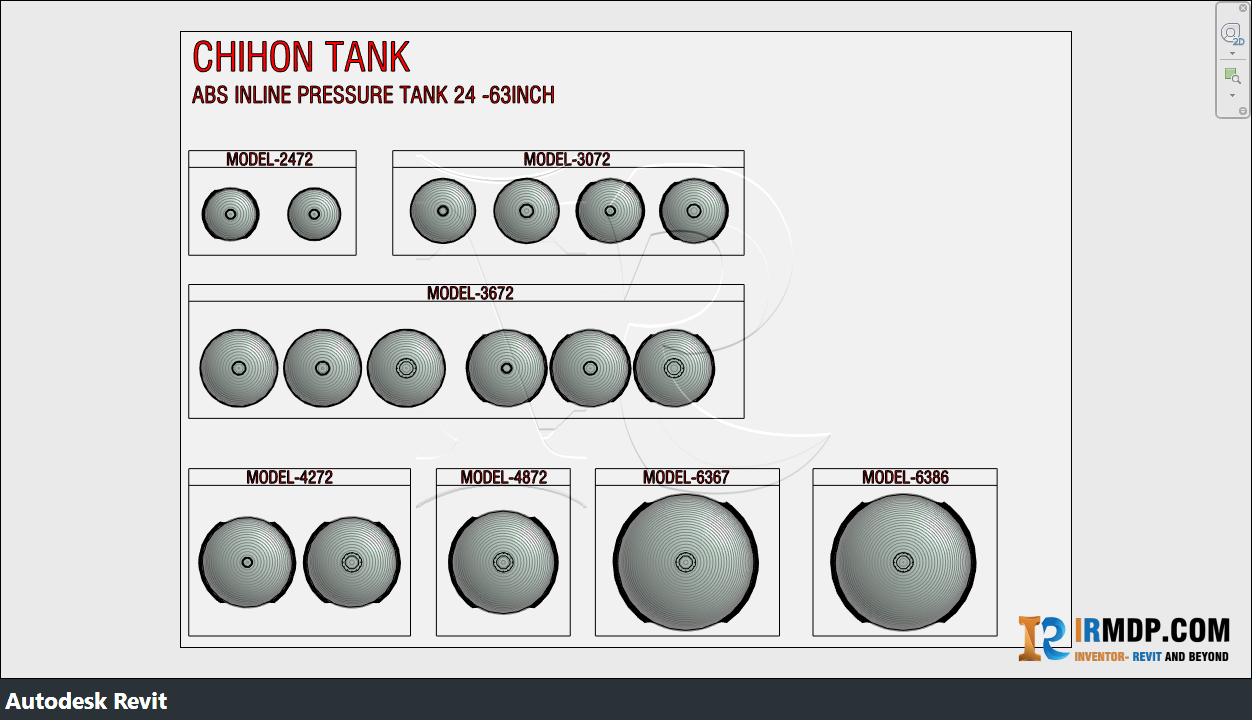

1. Ký hiệu 3072 (Mã Model kích thước)

Như đã giải thích, đây là kích thước hình học của bồn tính bằng đơn vị Inches:

30 -> Đường kính ngoài vỏ bồn (O.D) (sau khi cộng dung sai chế tạo vỏ).
72 -> Chiều cao danh nghĩa thân bồn

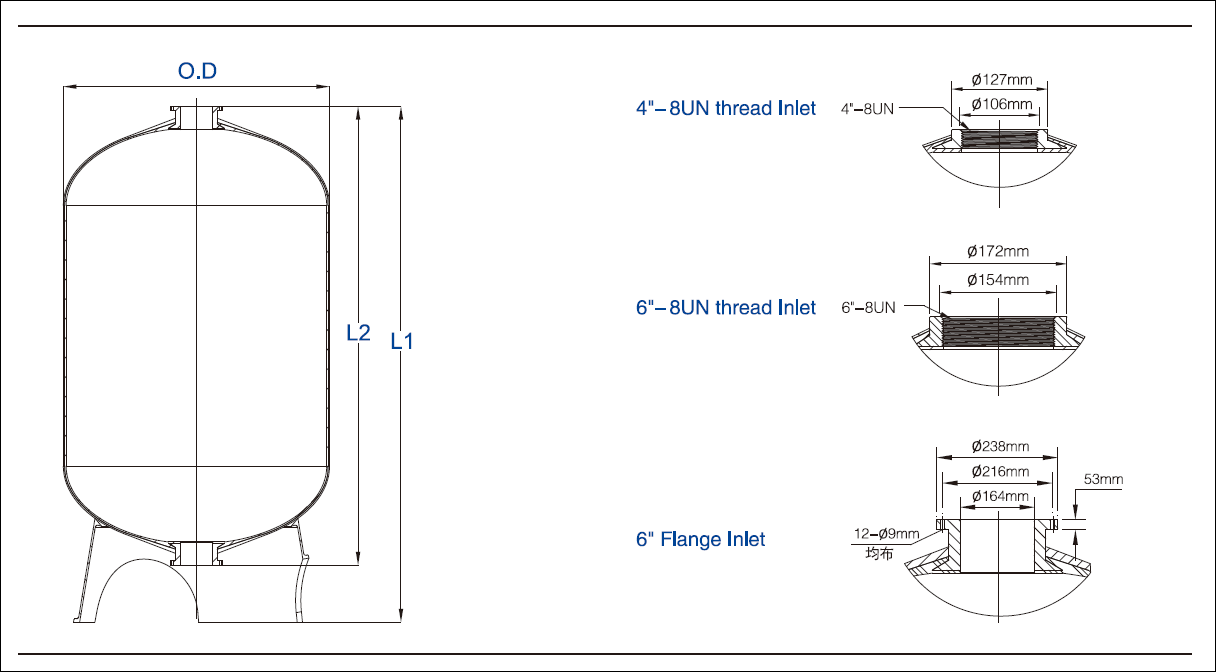

2. Ý nghĩa các ký hiệu ren cổ bồn (Inlet/Outlet Thread Specifications)

Trên các dòng bồn từ nhỏ đến lớn, bạn sẽ gặp các ký hiệu ren cổ bồn khác nhau. Chúng quyết định việc lắp van (Autovalve) hoặc cổ bích chuyển đổi:

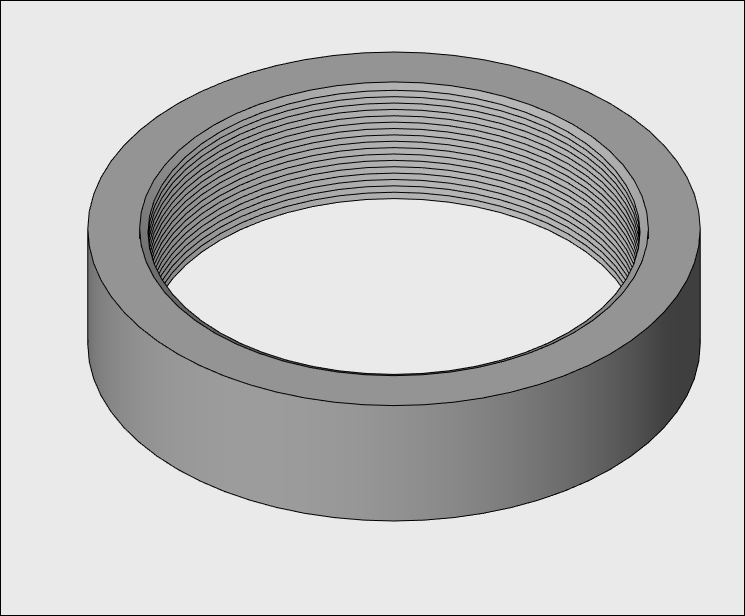

4″-8UN Thread Inlet & 6″ – 8UN Thread Inlet

Ký hiệu 8UN: Có nghĩa là Unified Thread (Tiêu chuẩn ren Mỹ – Hệ UN) với mật độ bước ren cố định là 8 ren trên 1 inch (8 Threads per Inch – TPI), bất kể đường kính là bao nhiêu.

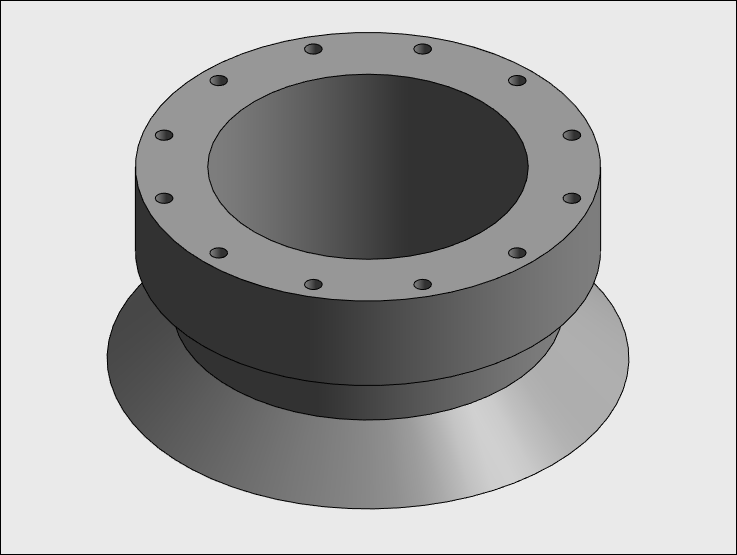

6″ FLANGE (Cổ kết nối mặt bích)

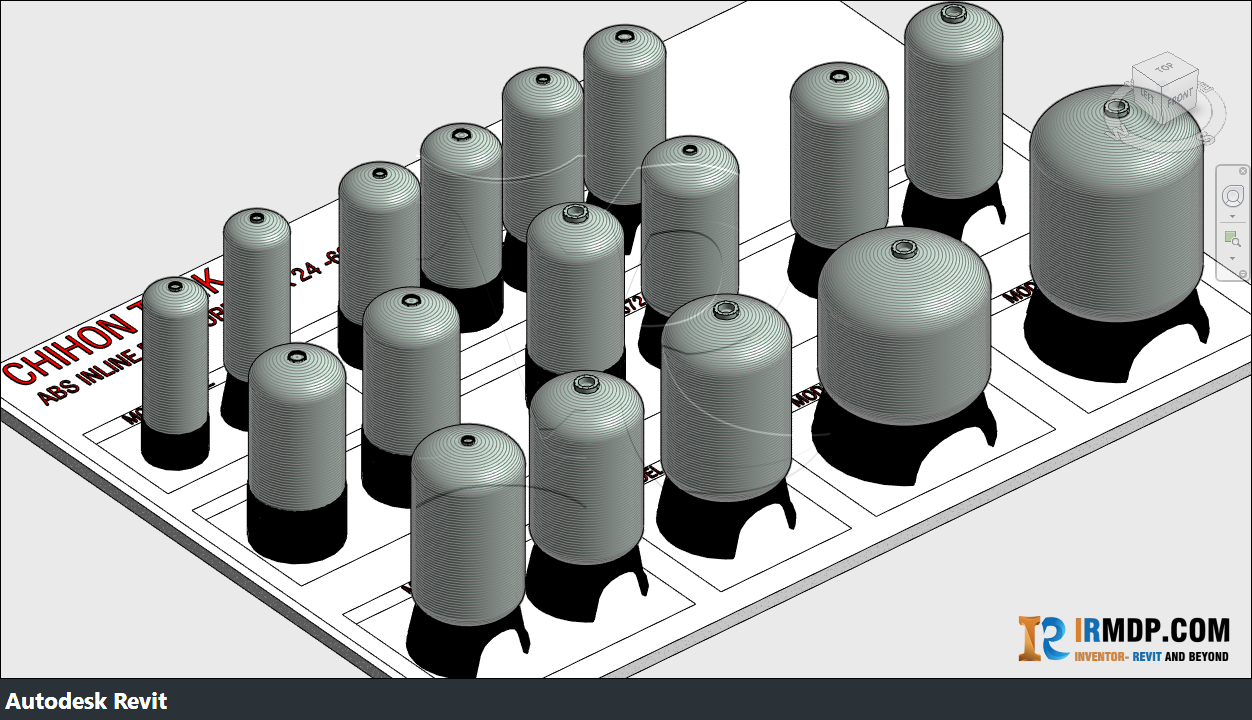

II. PHÂN BIỆT 3 LOẠI CHÂN ĐẾ BỒN: PP BASE, SMC BASE & TRIPOD BASE

Chân đế (Base) là bộ phận chịu toàn bộ tải trọng tĩnh của nước và vật liệu lọc (cát, sỏi, than…) đè xuống. Việc hiểu rõ 3 loại chân đế này sẽ giúp bạn dựng hình 3D chuẩn xác và định vị lỗ neo móng bê tông chính xác:

A. PP BASE (Chân đế nhựa PP tròn)

Vật liệu: Nhựa Polypropylene (PP) đúc phun áp lực cao.
Cấu tạo: Dạng một chiếc ly tròn úp ngược, ôm khít 1/3 phần đáy chỏm cầu của bồn lọc. Đáy chân đế phẳng, không có lỗ/tai bắt vít neo.
Đặc tính: Nhẹ, dẻo dai cao, chịu ăn mòn axit/kiềm/muối tuyệt đối, rất khó nứt vỡ khi vận chuyển quăng quật trên công trường. Giá thành rẻ nhất.
Ứng dụng: Chỉ dùng cho bồn cỡ nhỏ đến trung bình (từ đường kính 7″ đến tối đa 16″). Thường đặt trên mặt sàn phẳng trong nhà hoặc các modul lắp ghép gọn gàng.
Lưu ý dựng 3D: Trong Revit, bạn dựng chân PP Base bằng lệnh Revolve tạo một vành tròn phẳng bo tròn nhẹ ở mép dưới.

B. SMC BASE (Chân đế Composite đúc nóng)

Vật liệu: SMC (Sheet Molding Compound) – Nhựa Composite hệ Polyester gia cường sợi thủy tinh ngắn, được ép nóng trong khuôn thép dưới lực nén cực lớn.
Cấu tạo: Thường có màu xám hoặc đen xanh. Nhìn bên ngoài tương tự như PP Base nhưng vách dày hơn, mặt đáy có các gờ gia cường chịu lực nén chống lún.
Đặc tính: Siêu cứng vững, chịu lực nén gấp nhiều lần nhựa PP, chịu được thời tiết nắng mưa khắc nghiệt (outdoor) và tia UV mà không bị lão hóa, biến dạng dưới tải trọng nặng của bồn chứa đầy cát sỏi.
Ứng dụng: Thường dùng cho các bồn tầm trung đến cận lớn (từ đường kính 14″ đến 24″, đôi khi lên đến 30″).
Lưu ý dựng 3D: Có thể vẽ đồng dạng với PP Base nhưng gán thông số độ dày vành chân dày hơn (25mm – 40 mm).

C. TRIPOD BASE (Chân đế 3 chân thép/FRP)

Vật liệu: Thép mạ kẽm nhúng nóng (Galvanized Steel), Inox 304, hoặc nhựa FRP đúc siêu dày chịu lực.
Cấu tạo: Gồm một vòng đai (gông) ôm chặt lấy phần hông đáy bồn và liên kết chắc chắn với 3 chân trụ (chữ V hoặc ống tròn). Tại chân của mỗi trụ đều được hàn tai bích có lỗ (Anchor Flange) để xỏ vít nở bắt chặt xuống nền móng.
Đặc tính: Cực kỳ vững chãi, chống lật đổ do gió bão (khi lắp ngoài trời), chịu được tải trọng khổng lồ (hàng tấn). Tạo khoảng hở lớn dưới đáy bồn, cho phép thiết kế các bồn có đầu kết nối ở đáy bồn (Bottom Opening) để luồn ống xả ngược dưới đáy.
Ứng dụng: Bắt buộc phải dùng cho các bồn công nghiệp cỡ lớn (đường kính từ 24″, 30″, 36″, 42″, 48″ cho đến 63″).
Lưu ý dựng 3D: Phải vẽ rõ 3 chân và tai bắt bu-lông vì khoảng chân này rất dễ cấn chạm va chạm (clash) với các đường ống phân phối nước chạy sát nền.
