Tháp hấp thụ xử lý khí thải 1200×800×800 – Autodesk Inventor

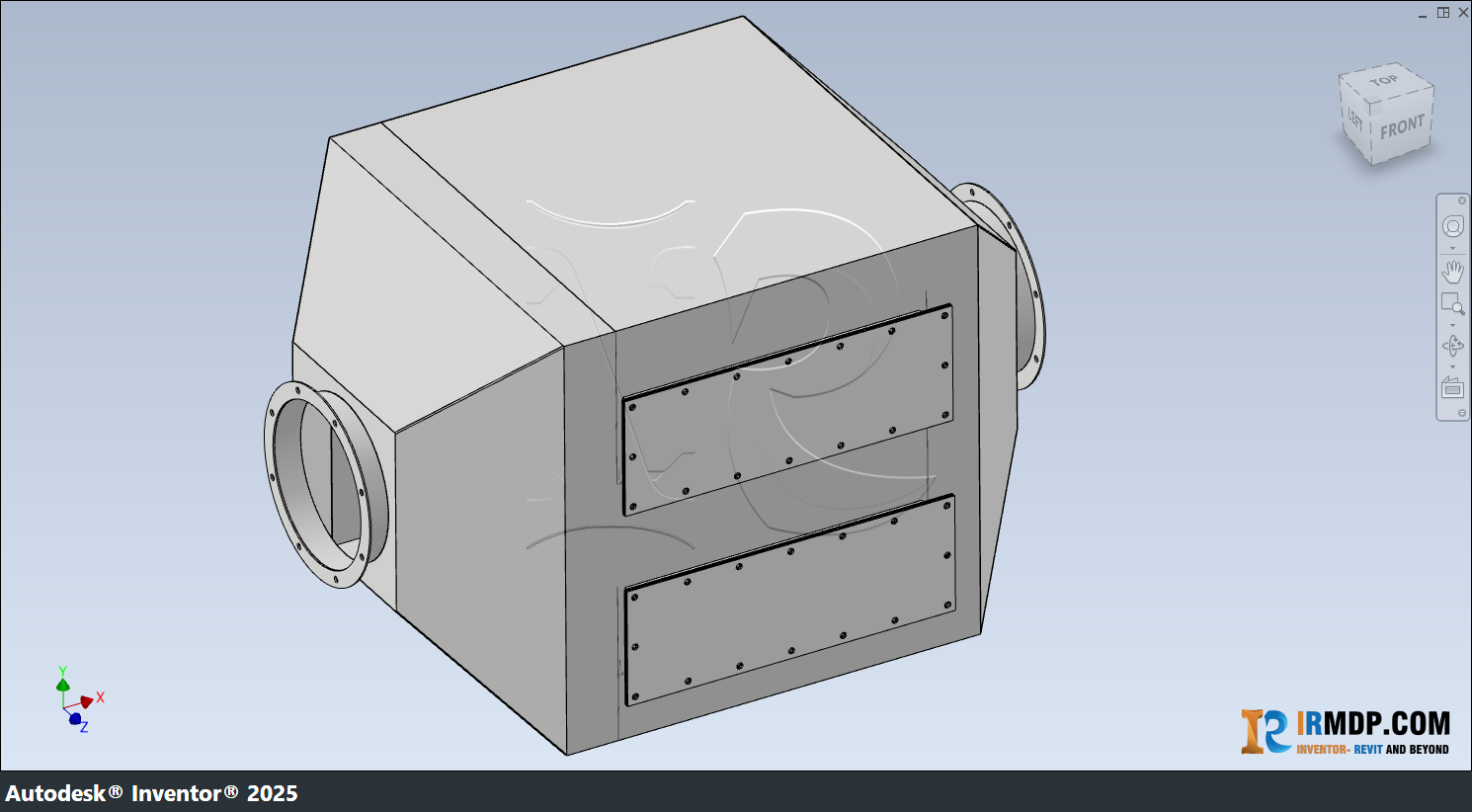

3D Assembly

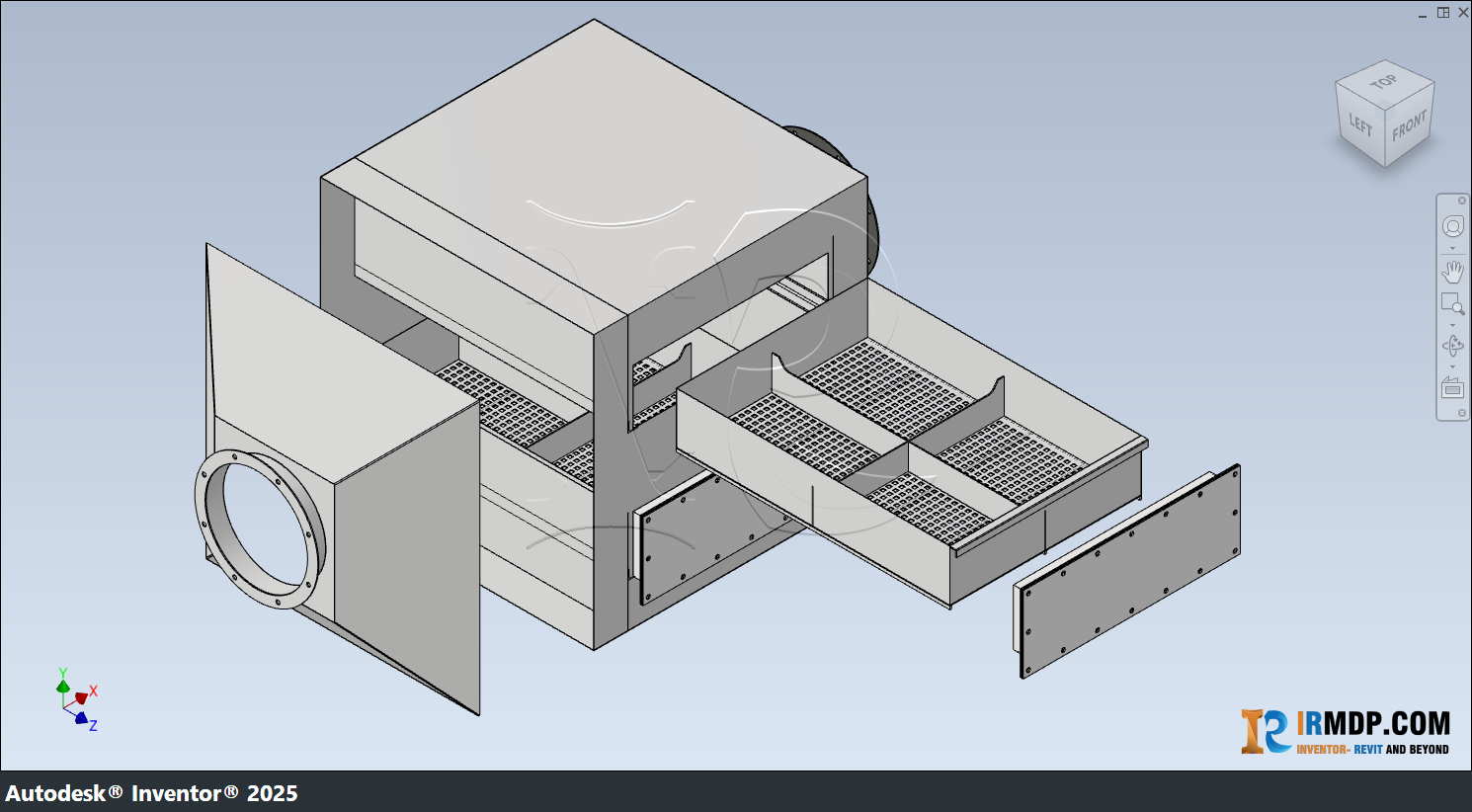

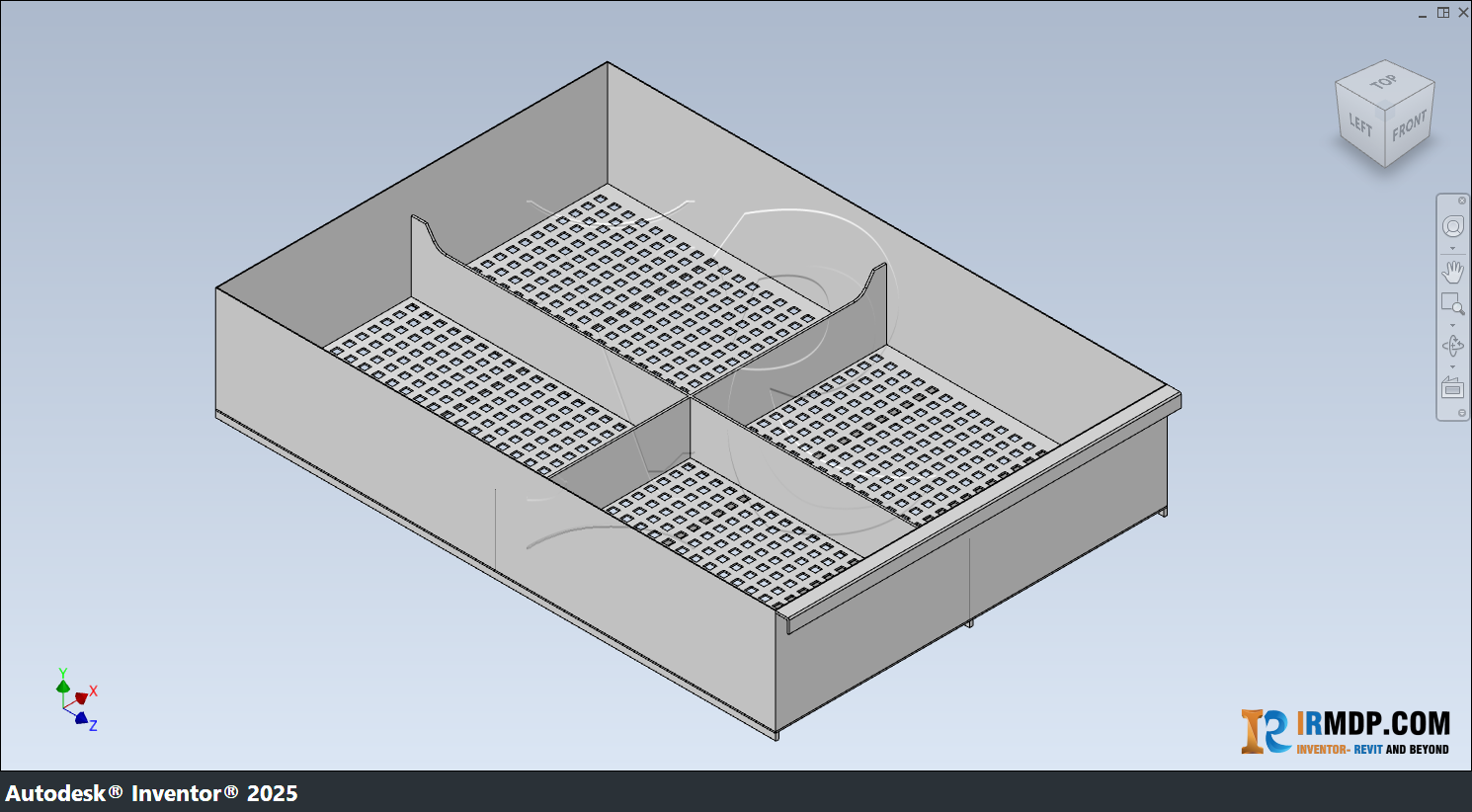

Thiết bị được dựng theo dạng Assembly, tách riêng các cụm và Part để thuận tiện cho việc chỉnh sửa, quản lý vật liệu và triển khai bản vẽ.

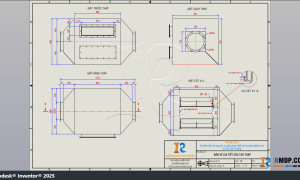

Bộ bản vẽ bao gồm

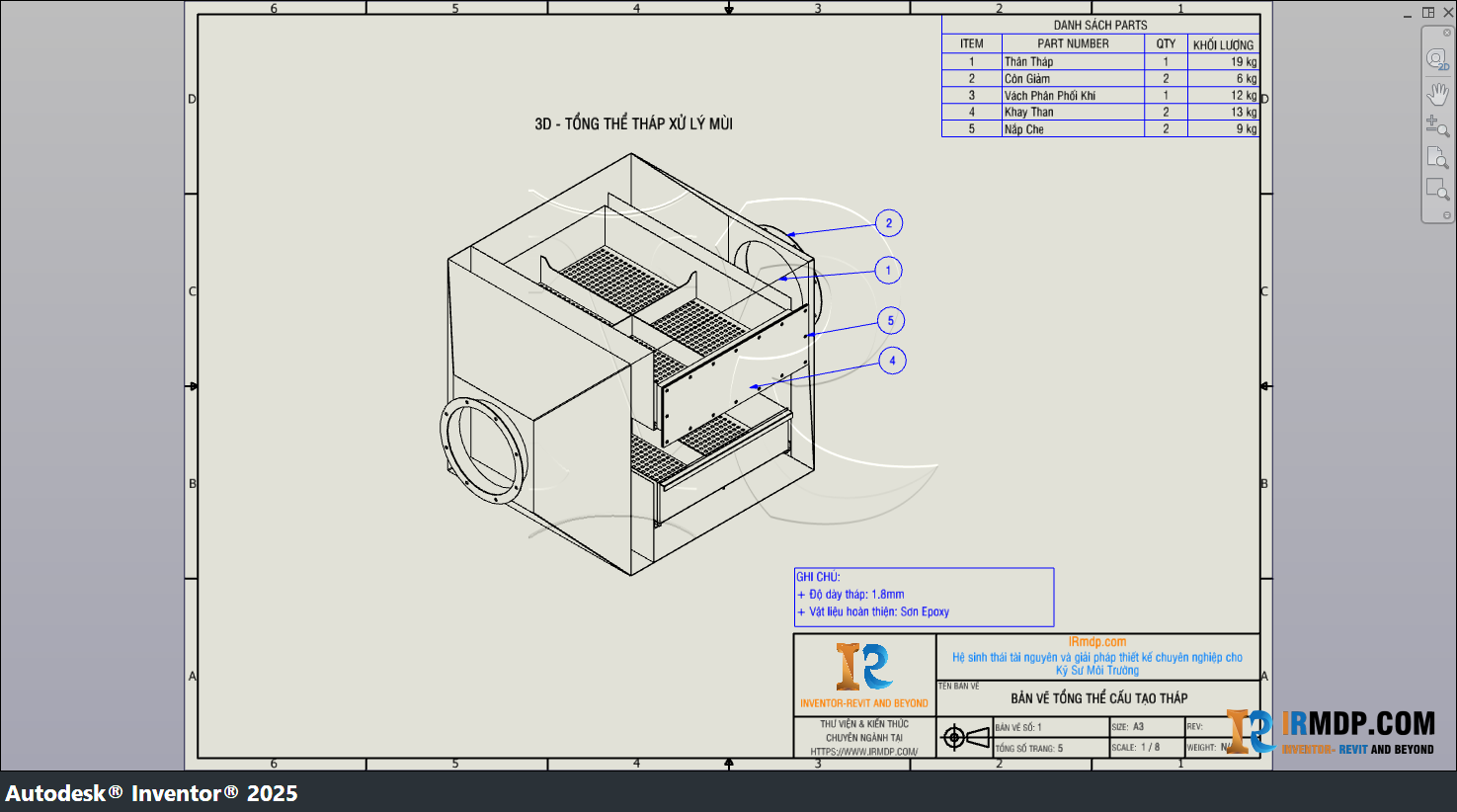

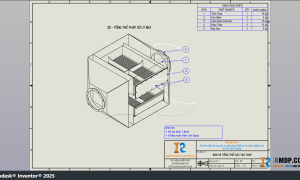

Bản vẽ tổng thể cấu tạo tháp

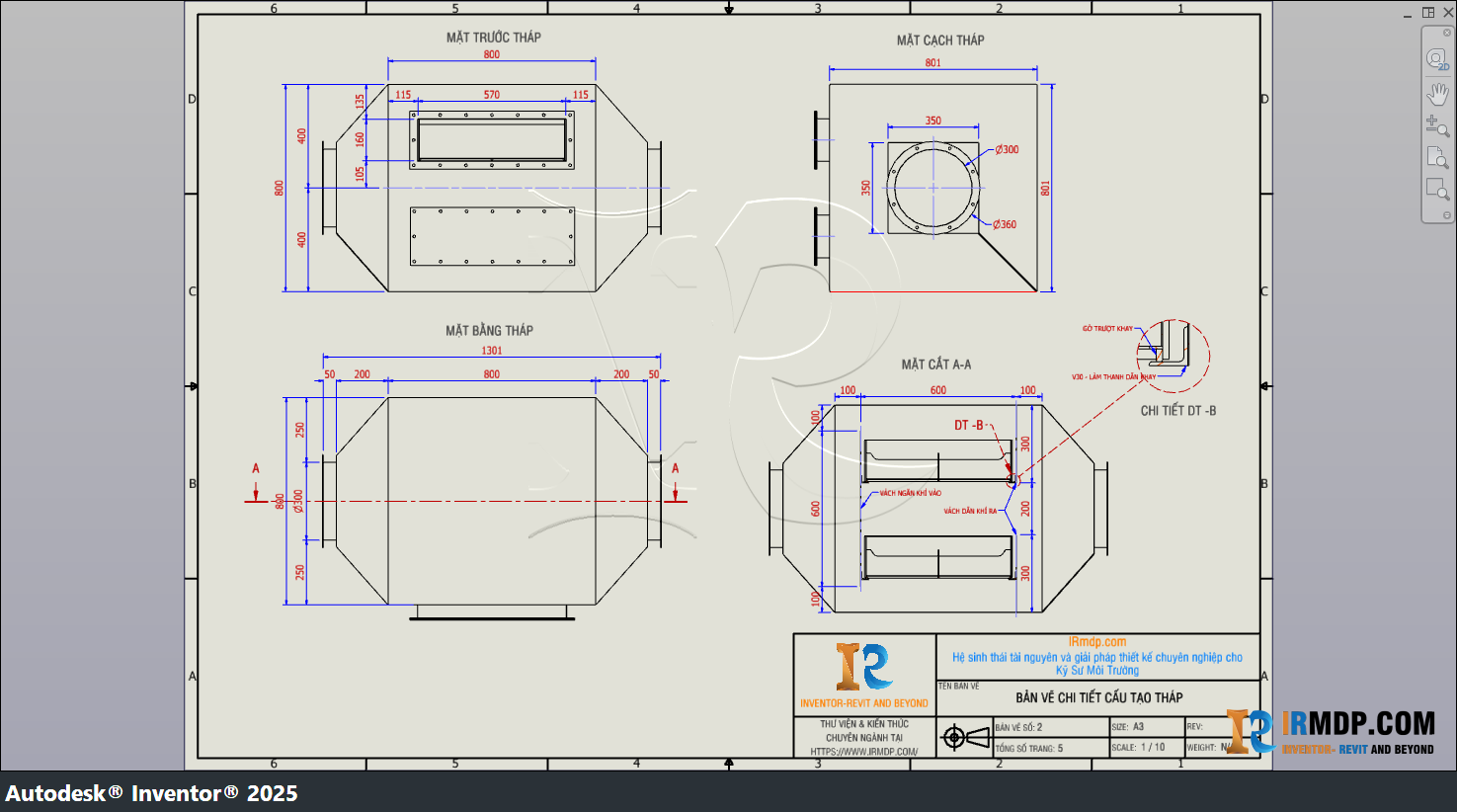

Bản vẽ chi tiết cấu tạo tháp

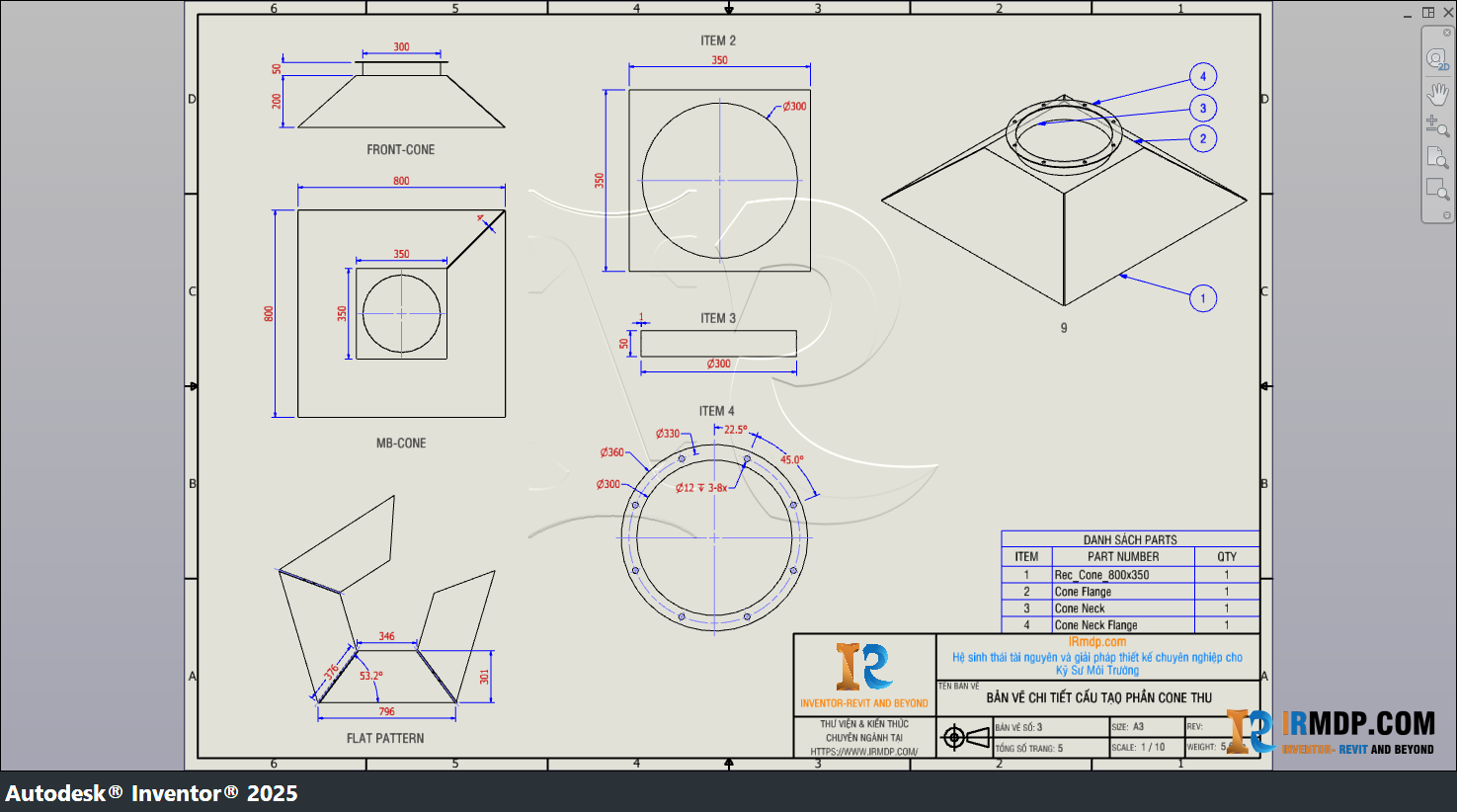

Bản vẽ chi tiết phần cone thu

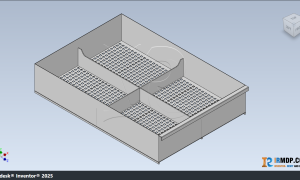

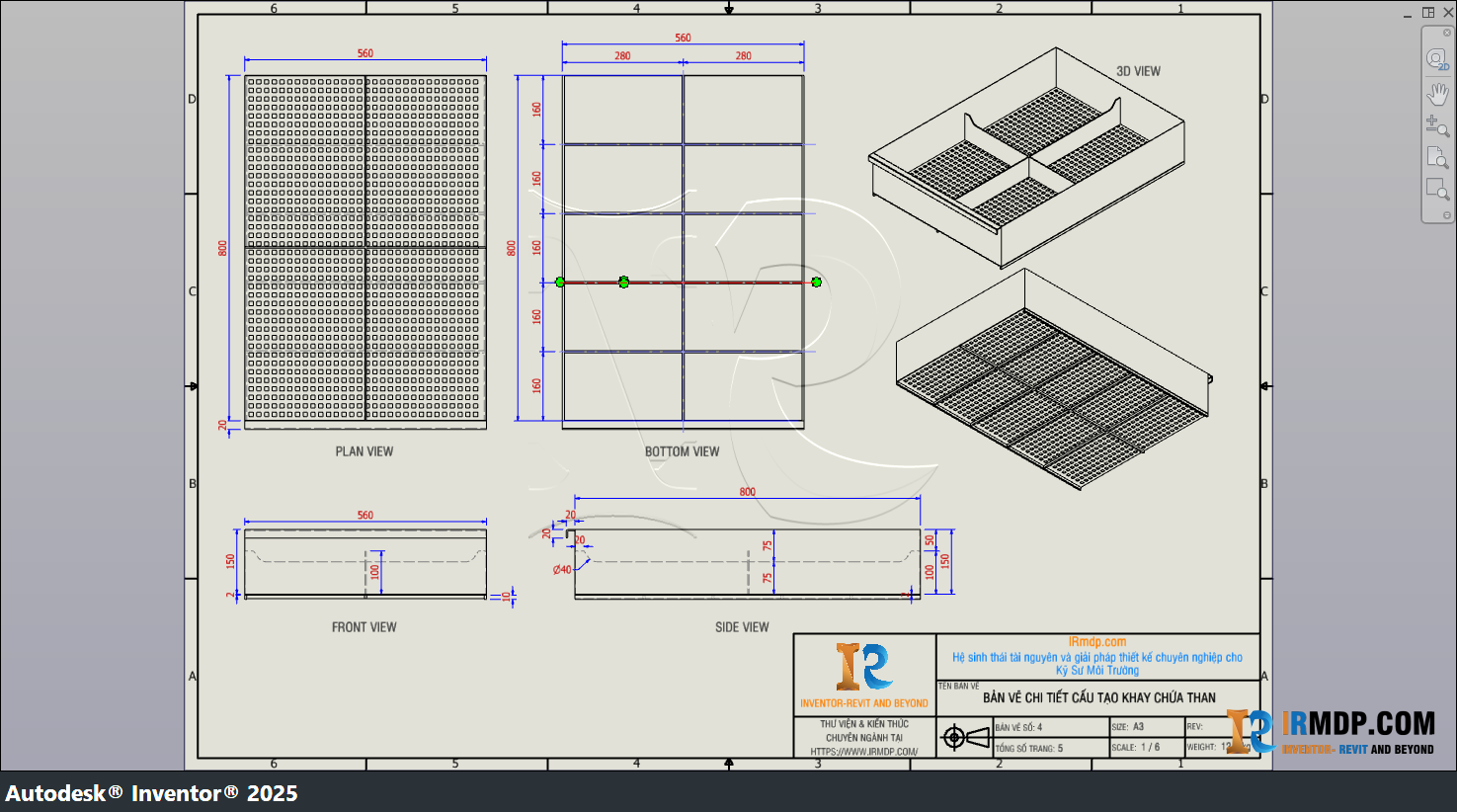

Bản vẽ chi tiết khay chứa than

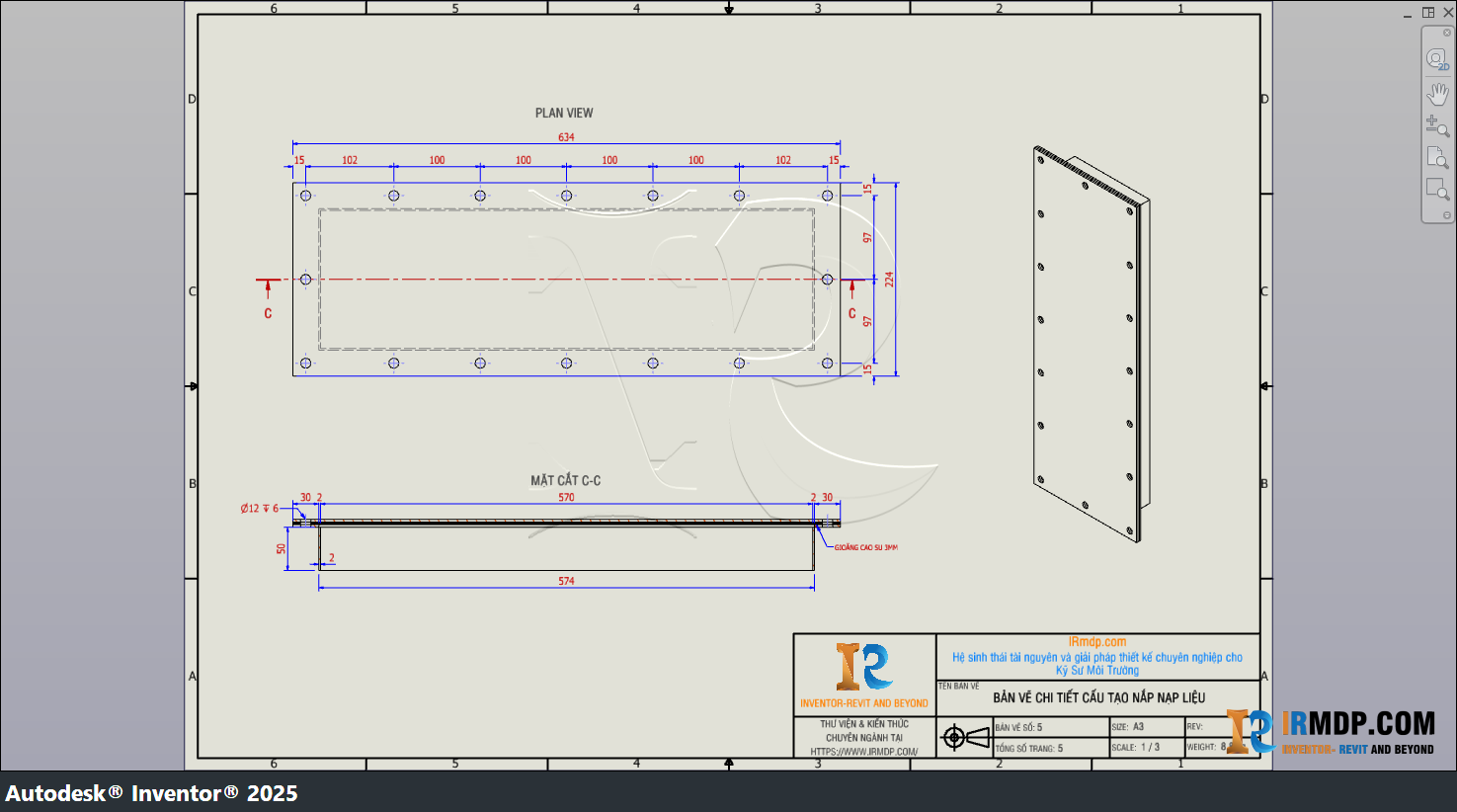

Bản vẽ chi tiết nắp nạp liệu

BOM, khối lượng & dự toán

Các Part trong Assembly được quản lý riêng để phục vụ BOM, vật liệu và khối lượng.

Ngoài các công cụ mặc định của Inventor, IRMDP đang phát triển Material TakeOff Add-in để hỗ trợ tổng hợp nhanh giá thành sản phẩm:

Điều này giúp model Inventor không chỉ phục vụ dựng hình và bản vẽ, mà còn có thể dùng để ước tính nhanh khối lượng và giá thành thiết bị trong giai đoạn thiết kế.

[Ảnh BOM / Material TakeOff]

Material TakeOff Add-in đang được IRMDP phát triển. Trang giới thiệu chi tiết sẽ được bổ sung sau.
