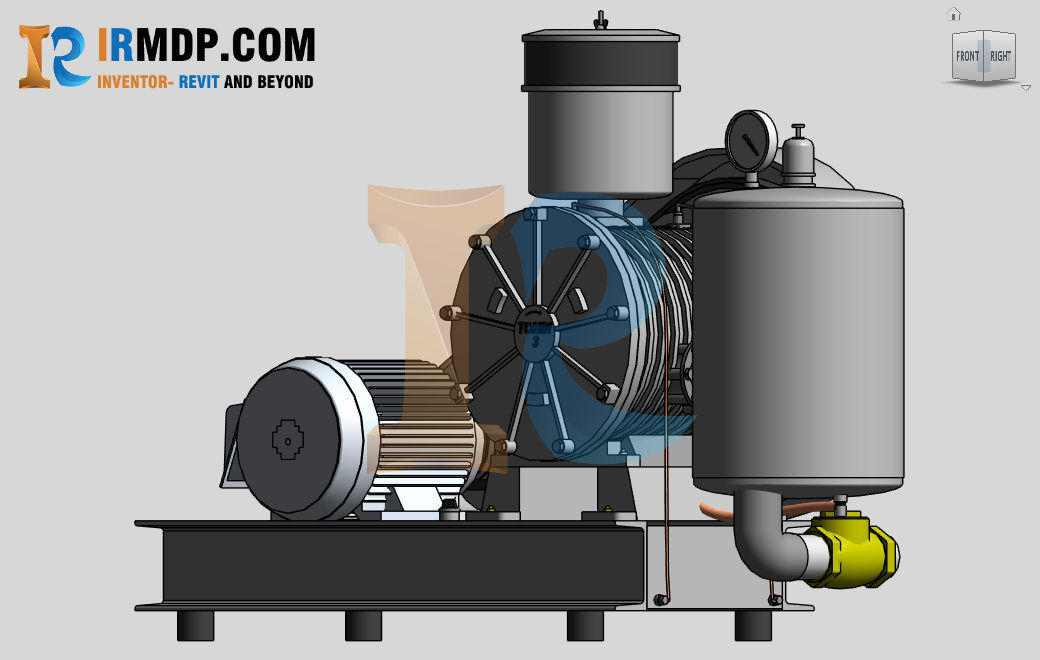

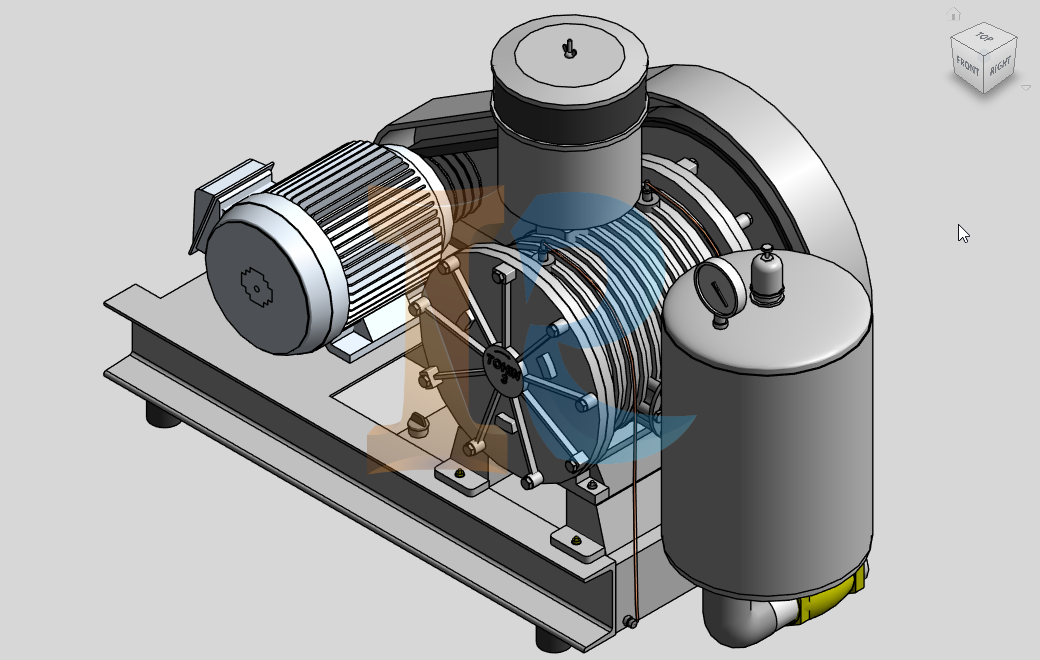

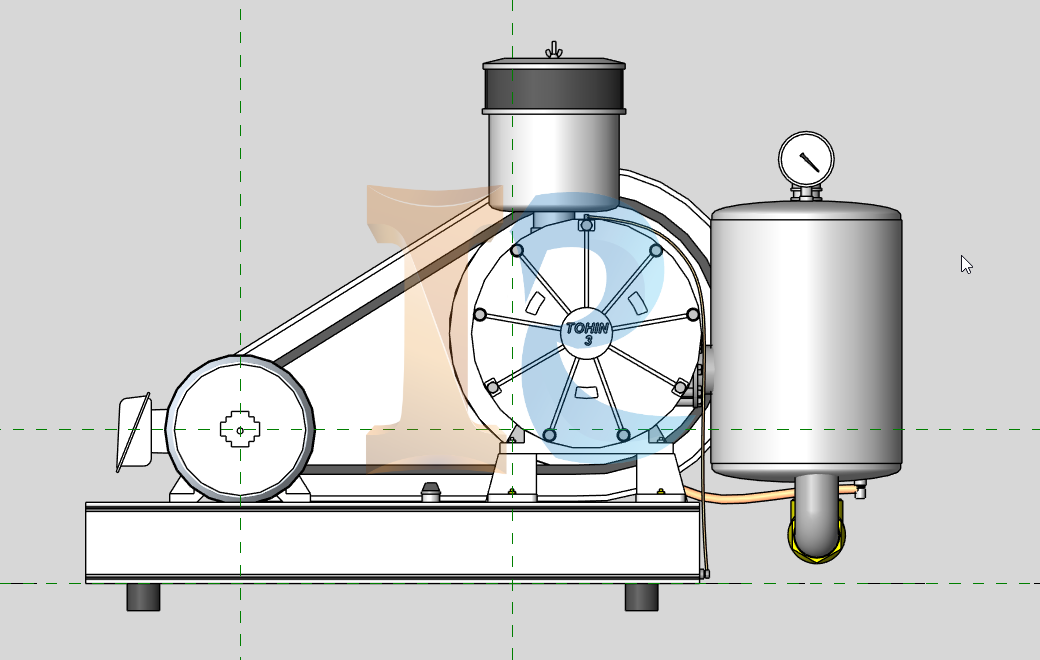

Family Revit – Máy Thổi Khí Tohin – HC100S

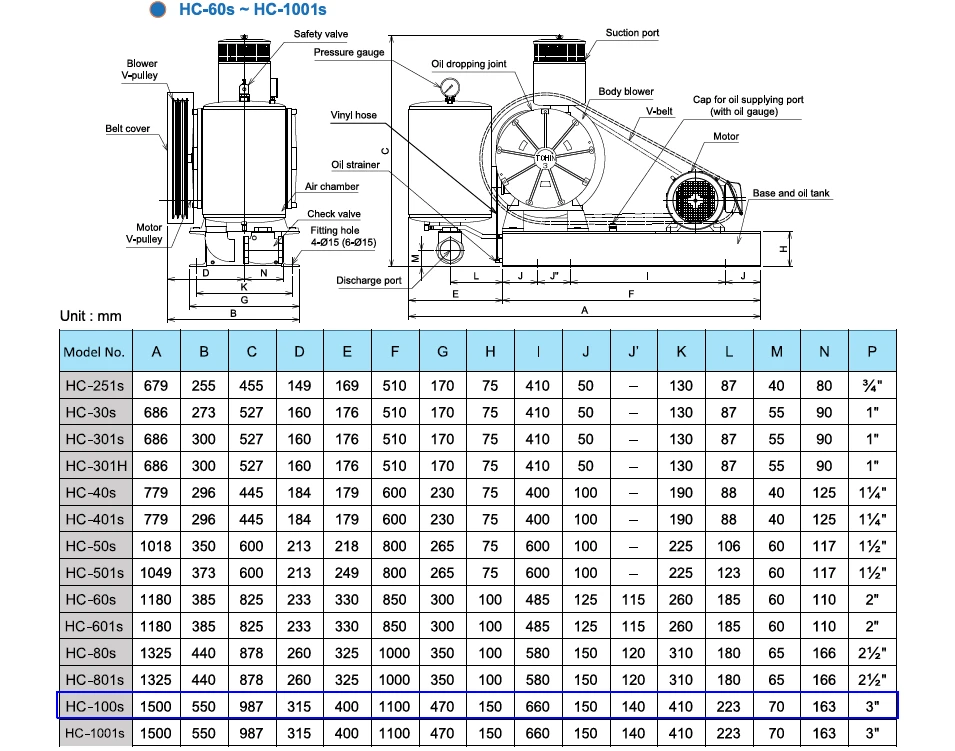

Catalogue – kích thước model HC100S

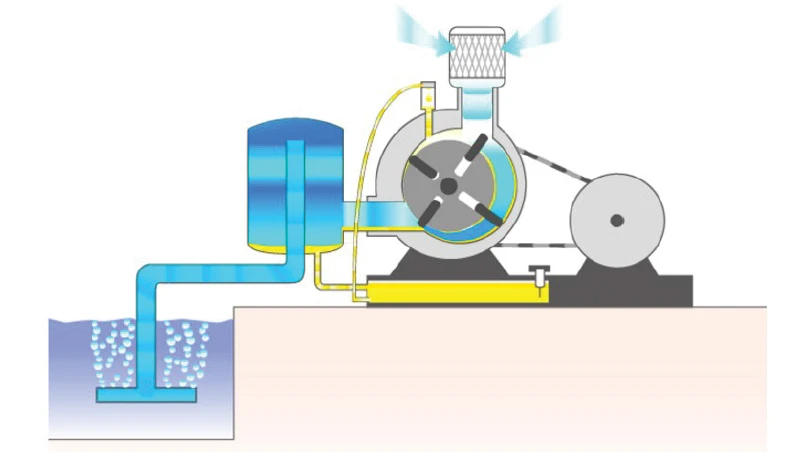

Nguyên lý hoạt động

1. Hút khí: Khi động cơ quay, rotor đặt lệch tâm bên trong lồng xi-lanh bắt đầu chuyển động tròn. Các cánh gạt (vane) nằm trong rãnh của rotor văng ra do lực ly tâm, quét sát thành xi-lanh và tạo thành các khoang chứa khí có thể tích thay đổi liên tục. Khoang khí ở cửa hút mở rộng dần, làm giảm áp suất và hút không khí từ ngoài qua bộ lọc vào trong máy.
2.  Nén khí: Khi rotor tiếp tục quay, thể tích của các khoang chứa khí bị thu hẹp dần lại khi di chuyển về phía cửa xả. Không khí bên trong khoang bị nén lại, làm tăng áp suất.
3. Xả khí: Lúc khoang khí di chuyển đến vị trí cửa xả, thể tích đạt mức nhỏ nhất và áp suất đạt mức yêu cầu. Không khí được đẩy mạnh ra ngoài hệ thống ống dẫn.
4. Bôi trơn và làm kín: Trong suốt quá trình vận hành, chênh lệch áp suất tự động đẩy dầu từ bình chứa qua ống nhỏ giọt vào buồng xi-lanh. Lớp dầu này giúp giảm ma sát giữa cánh gạt và thành xi-lanh, giảm tiếng ồn, tản nhiệt và tạo độ kín khít tuyệt đối giữa các khoang khí.

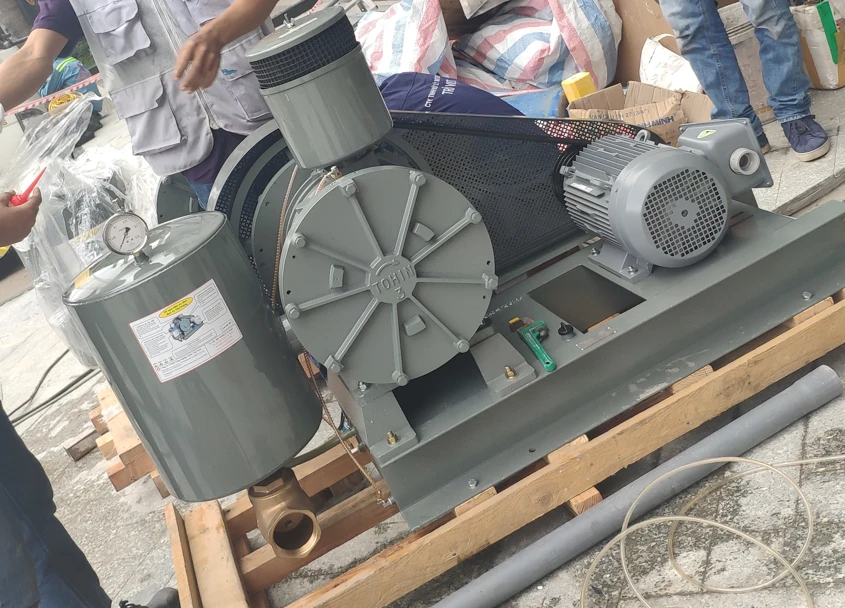

Hình ảnh thực tế
