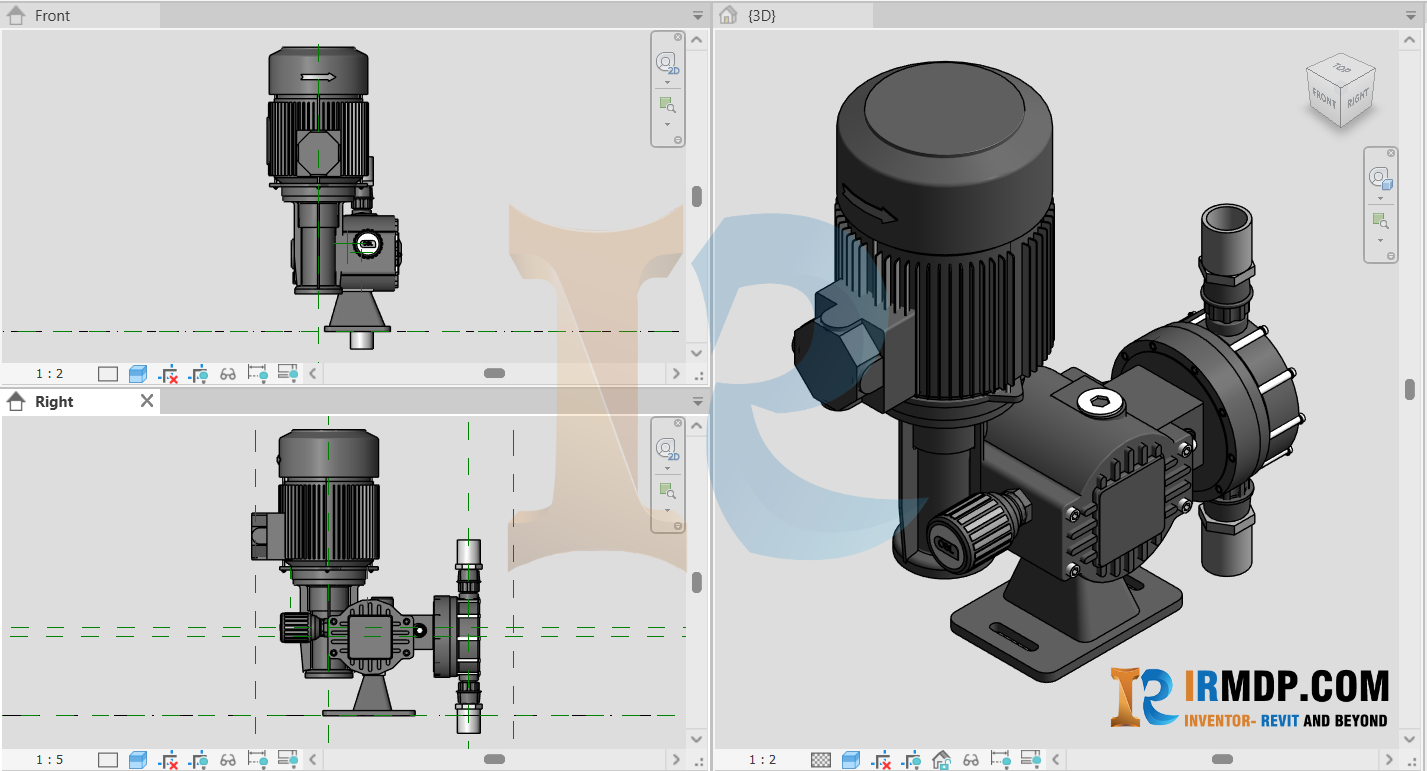

Family Revit – Bơm Định Lượng OBL M155PPSV

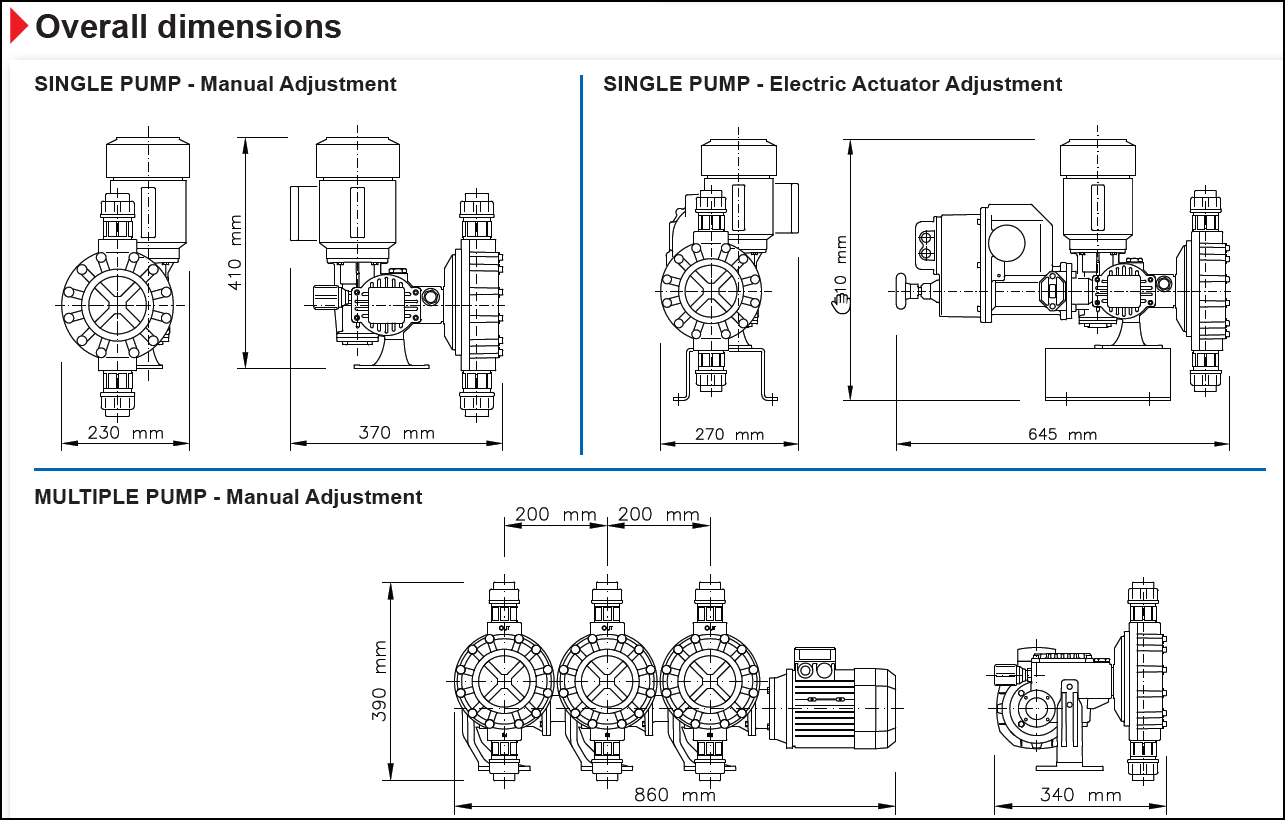

Kích thước tổng thể

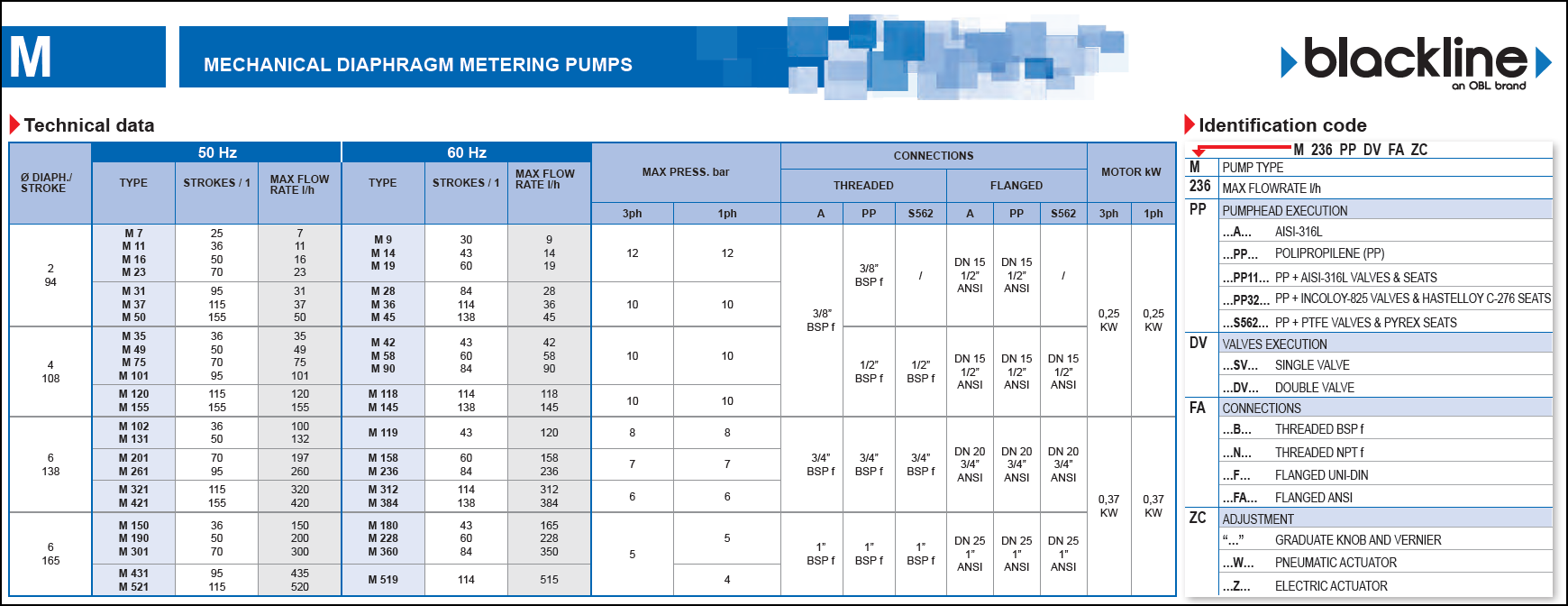

Thông số kỹ thuật

Cách đọc thông số model Bơm Định Lượng OBL M155PPSV

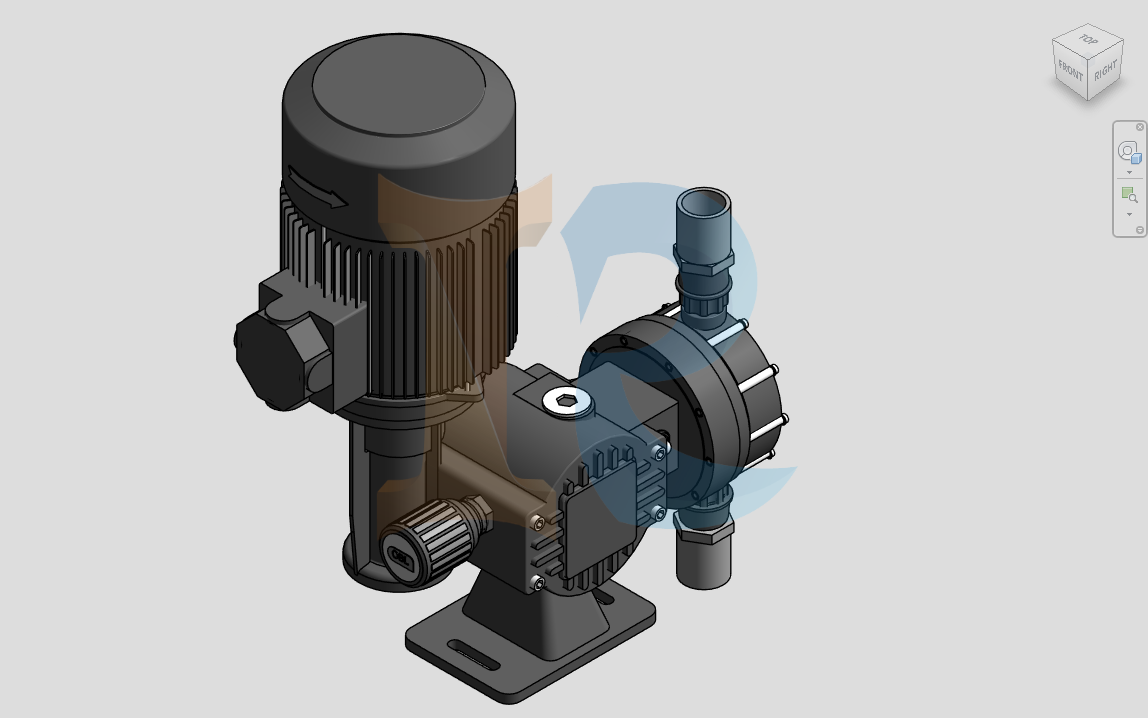

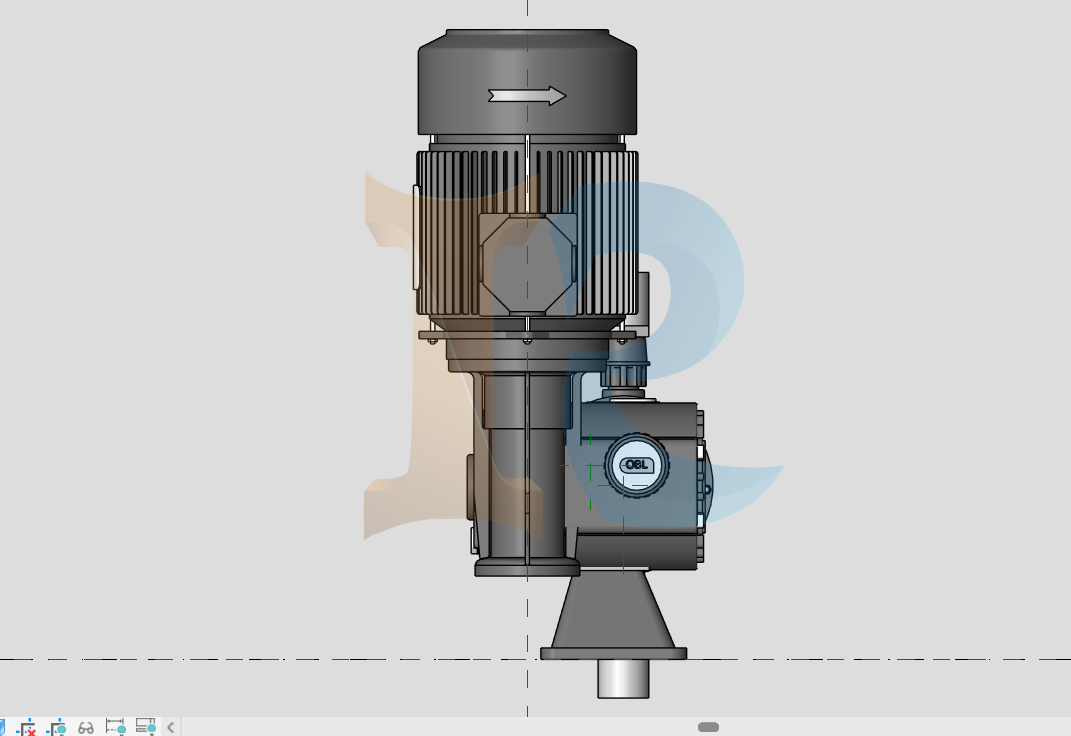

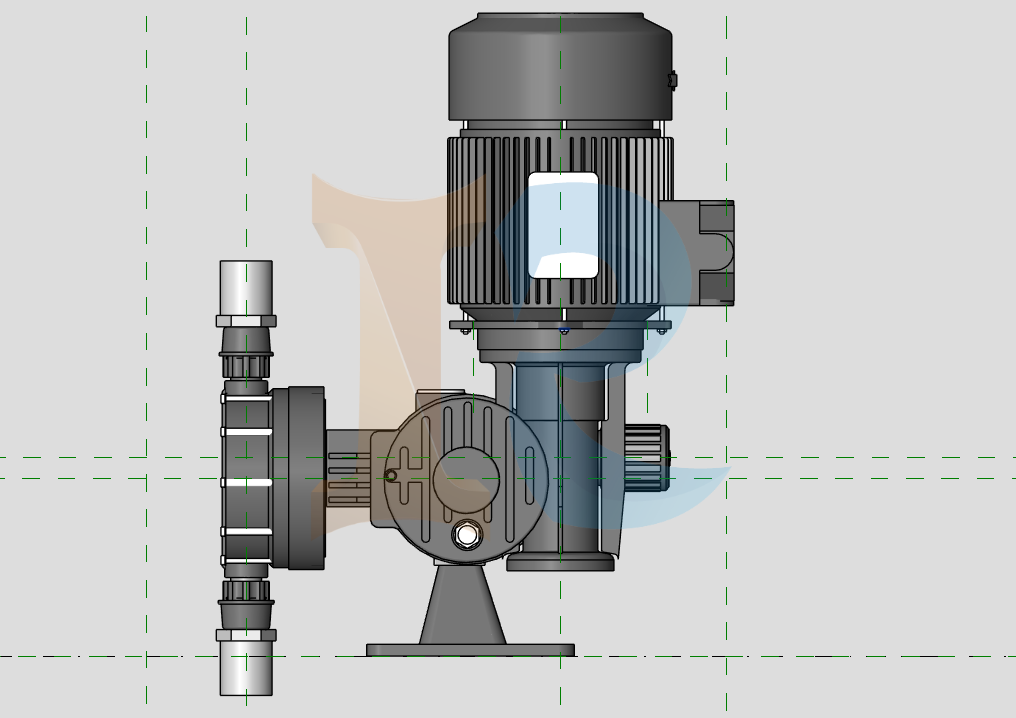

Family mô phỏng bơm định lượng màng cơ khí OBL Blackline M Series, model M155PPSV. Cách đọc mã model theo catalogue hãng như sau: M series 2017

M 155 PP SV

• M – Pump Type: dòng Mechanical Diaphragm Metering Pump.
• 155 – Max Flow Rate: lưu lượng lớn nhất 155 l/h tại 50 Hz.
• PP – Pumphead Execution: đầu bơm bằng Polypropylene (PP).
• SV – Valves Execution: cấu hình Single Valve.

Với cấu hình PP, các chi tiết tiếp xúc chất lỏng gồm Pump Head PP, diaphragm PTFE, valve guide PP, valve seat PVC, valve ball PYREX và seal FPM. Đây là cấu hình thường dùng cho các hệ châm hóa chất xử lý nước khi vật liệu PP phù hợp với hóa chất sử dụng. M series 2017

Thông số chọn nhanh

M155 – 50 Hz: Max Flow 155 l/h, Max Pressure 10 bar, nhóm connection 1/2″. M series 2017 M series 2017

Tùy chọn kết nối

Theo mã của OBL:

• B – Threaded BSP female
• N – Threaded NPT female
• F – Flanged UNI-DIN
• FA – Flanged ANSI M series 2017

Tùy chọn điều chỉnh

• Không thêm mã – Graduate Knob & Vernier, chỉnh lưu lượng bằng tay
• W – Pneumatic Actuator
• Z – Electric Actuator M series 2017

M155PPSV mới xác định đến model + vật liệu đầu bơm + kiểu van. Kiểu ren/bích và manual/actuator có thể chọn thêm theo cấu hình thực tế của hệ thống.
